1、实验题 电动自行车的电池用久以后性能会下降,表现之一为电池的电动势变小,内阻变大。某兴趣小组从旧电动自行车上取下四块电池,分别标为A、B、C、D,测量它们的电动势和内阻。
①用多用表直流电压50 V挡测量每块电池的电动势。测量电池A时,多用电表的指针如图甲所示,其读数为?。
②用图乙所示电路测量A、B、C、D四块电池的电动势E和内阻r,图中R0为保护电阻,其阻值为5 Ω。改变电阻箱的阻值R,测出对应的电流I,根据测量数据分别作出A、B、C、D四块电池的图线,如图丙。由图线C可知电池C的电动势E=?;内阻r= ?(计算结果保留两位有效数字);内阻测量值与真实值相比?(选填“偏大”、 “偏小”)
③电路图中的变阻箱R能否用滑动变动器代替?(选填“能”、“不能”)
④分析图丙可知,电池?较优(选填“A”、 “B”、“C”或“D”)。
2、计算题 为了测出电源的电动势和内阻,除待测电源和开关、导线以外,配合下列哪组仪器,不能达到实验目的(?)
A.一个电流表和一个电阻箱
B.一个电压表、一个电流表和一个滑动变阻器
C.一个电压表和一个电阻箱
D.一个电流表和一个滑动变阻器
3、简答题 要求精确测量一个待测电阻器R1的阻值,其阻值约在40~50Ω之间,实验室准备的器材有:
电压表V(量程0~3V,内阻20kΩ);
电流表A1(量程0~10mA,内电阻约20Ω);
电流表A2(量程0~100mA,内电阻约4Ω);
滑动变阻器R1(最大阻值为20Ω,额定电流为1A);
滑动变阻器R2(最大阻值为300Ω,额定电流为0.1A);
直流电源E(电动势为3V,内电阻约为0.5Ω);
开关;若干导线.
实验要求电表读数从零开始变化,要多测出几组电流、电压值,以便画出电流与电压的关系图线;还要求滑动变阻器要便于调节.为了实验能正常进行,并减少测量误差:
(1)电流表应选用______;
(2)滑动变阻器应选用______;(以上均填实验器材的代号)

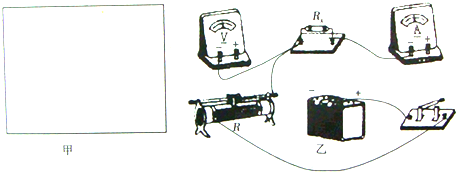

(3)请在图甲所示的方框内画出实验电路图,并在图乙中补画必要的连线,将器材连接成符合要求的实验电路.
(4)考虑电表内阻的影响,该电阻的测量值______真实值.(填大小、等于或小于)
4、填空题 (1)某变压器不能拆解,课外活动小组准备用下列器材测定其原线圈使用的铜丝长度:多用电表、电流表(0~0.6~3A)、电压表(0~3~15V)、开关、滑动变阻器(0~5Ω)、导线、干电池等.

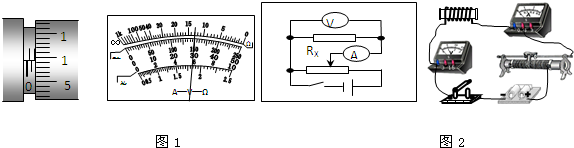

①螺旋测微器、多用电表的欧姆×1挡分别测量铜丝的直径、阻值,结果如图1所示,则铜丝的直径为______mm、电阻约为______Ω;
②请按下面图2方框中的实验原理图,在实物图中补画出未连接的导线.
(2)某同学在探究规格为“2.5V,0.6W”的小电珠伏安特性曲线实验中,该同学采用如右图乙所示的电路进行测量.现备有下列器材供选用:
A.量程是0~0.6A,内阻是0.5Ω的电流表
B.量程是0~3A,内阻是0.1Ω的电流表
C.量程是0~3V,内阻是6kΩ的电压表
D.量程是0~15V,内阻是30kΩ的电压表
E.阻值为0~1kΩ,额定电流为0.5A的滑动变阻器
F.阻值为0~10Ω,额定电流为2A的滑动变阻器
G.蓄电池(6V内阻不计)
H.开关一个,导线若干.
①.为使测量结果尽量准确,电流表应选用______电压表应选用______,滑动变阻器应选用______.(只填字母代号)
②.在实验过程中,开关S闭合前,滑动变阻器的滑片P应置于最______端.(填“左”或“右”)
③.在实验过程中,已知各元器件均无故障,但闭合开关S后,无论如何调节滑片P,电压表和电流表的示数总是调不到零,其原因是______点到______点的导线没接好,(图乙中的黑色小圆点表示接线点,并用数字标记,空格中请填写图乙中的数字,如“2”点到“3”点的导线)
④.该同学描绘出小电珠的伏安特性曲线示意图如图丙所示,则小电珠的电阻随工作电压的增大而______(填:“不变”、“增大”或“减小”)
5、实验题 有一待测的电阻器Rx ,甲乙两同学分别采用了不同的方法进行测量
(1)甲同学直接用多用电表测其电阻.用已经调零且选择旋钮指向欧姆挡“×10”位置的多用电表测量,发现指针偏转角度太大,这时应将选择旋钮指向欧姆挡“________”位置,调零后测量,其表盘及指针所指位置如图所示,则此段电阻丝的电阻为_______Ω.
(2)乙同学则利用实验室里下列器材进行了测量:
电压表V(量程0~5V,内电阻约10kΩ)
电流表A1(量程0~500mA,内电阻约20Ω)
电流表A2(量程0~300mA,内电阻约4Ω)
滑动变阻器R1(最大阻值为10Ω,额定电流为2A)
滑动变阻器R2(最大阻值为250Ω,额定电流为0.1A)
直流电源E(电动势为4.5V,内电阻约为0.5Ω)
电键及若干导线
为了精确画出I
