1、实验题 ⑴(6分)如图所示,Ⅰ、Ⅱ、Ⅲ三条线分别表示多用电表指针的指示位置。将选择开关置于直流“50V”挡,Ⅱ的示数为______V;选择开关置于直流“100mA”挡,Ⅰ的示数为______mA;将多用电表选择开关置于“×10Ω”挡,Ⅲ的示数是____Ω。若接着要测阻值约为30Ω的电阻,应采取的测量步骤是:__________________________________。
⑵(8分)待测电阻RX,阻值约为25kΩ,在测其阻值时,备有下列器材:
A.电流表(量程100μA,内阻2 kΩ); B.电流表(量程500μA,内阻300Ω);
C.电压表(量程10V,内阻100kΩ);D.电压表(量程50V,内阻500kΩ);
E.直流稳压电源(15V,允许最大电流1A);F.滑动变阻器(最大阻值1kΩ,额定功率1W);
G.电键和导线若干。
①电流表应选_______,电压表应选_______。
②在虚线框中画出测量电阻RX阻值的电路图。

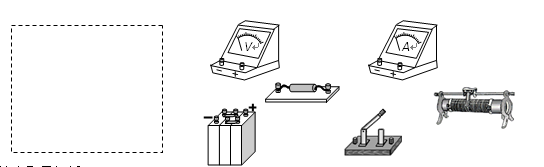

③根据电路图,用实线代替导线将下列实物连接成实验电路。
2、简答题 某实验小组为研究玩具电动机的工作过程,准备用以下器材来设计实验,尽可能精确地测量电动机工作时两端电压U和流过内部线圈的电流强度I,并描绘出U-I图线如图2,要求包括(0,0)这组数据.实验器材如下:
待测电动机M(额定电流0.6A,额定电压4.5V),
电流表A1(量程3.0A,内阻约为40Ω),
电流表A2(量程1.0A,内阻约为50Ω),
电压表V(量程4.5V,内阻约为5kΩ),
滑动变阻器R(最大阻值为100Ω),
电源E(电动势为6V,内阻不计),
开关S,导线若干.
(1)请你选择适当的器材,在如图1所示的虚线框中画出符合题意的测量电路图,并把仪器或元件的位置.
(2)下表为某同学的探测记录,试根据表格中数据在坐标纸上描点后作出电动机两端电
压U随电流I的变化图线.
实验次数 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 电压U/V 0 0.50 1.00 1.50 2.00 2.50 3.00 3.50 4.00 4.50 电流I/A 0 0.18 0.40 0.61 0.80 0.64 0.75 0.84 0.90 0.93 电动机状态 | 不转动 | 转动
|
(3)由图可知该电动机内部线圈的电阻约为______Ω.
(4)比较第5、6组数据,试说明为什么电动机两端电压U变大了而通过它的电流反而减小了?______.
3、实验题 用伏安法测量一个定值电阻的阻值,备用器材如下 :
待测电阻Rx(阻值约为25kΩ)
电流表A1:(量程100A,内阻2kΩ)
电流表A2:(量程500A,内阻300Ω)
电压表V1:(量程12V,内阻100kΩ)
电流表V2:(量程50V,内阻500kΩ)
电源E:(电动势15V,允许最大电流1A)
滑动变阻器R:(最大阻值1kΩ)
电键S,导线若干
为了尽量减小实验误差,要求测多组数据.
小题1:电流表应选________________,电压表应选__________________.
小题2:画出实验电路图,并在图中标出所用仪器的代号..

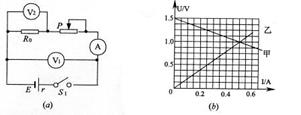

4、实验题 两位同学在实验室利用如图(a)所示的电路测定定值电阻R。、电源的电动势E和内电阻r,调节滑动变阻器的滑动触头P向某一方向移动时,一个同学记录了电流表A和电压表V1?的测量数据,另一同学记录的是电流表A和电压表V2的测量数据,并根据数据分别描绘了如图(b)所示的两条U-I直线,回答下列问题:
(1)根据甲乙两同学描绘的直线,可知甲同学是根据电压表?(填“V1”或“V2”)和电流表A的数据描绘的图线,并可以测得?和??(填写物理量符号及计算结果);乙同学是根据电压表?(填“V1”或“V2”)和电流表A的数据描绘的图线,并可以测得?(填写物理量符号及计算结果)
(2)该电路中电流表的读数?(填:“可能”或“不可能”)达到0.6A,理由是??。
5、实验题 如图甲所示的电路中,l至11为连接点的标号。在开关闭合后,发现小灯泡不亮,电压表和电流表均无示数。现用多用电表检查电路故障,需要检测的有:电源、开关、滑动变阻器、小灯泡、6根导线以及电路中的各连接点,已知电压表和电流表均无故障。
(1)为了检测滑动变阻器、小灯泡以及6根导线,在连接点1、2已接好的情况下,应当选
用多用电表的 挡;在连接点1、2同时断开的情况下,应当选用多用电表的?挡。
(2)在开关闭合情况下,若测得5、6两点间的电压接近电源的电动势,则表明可能有?故障
(3)为了尽可能准确的完成探究小灯泡U~I特性的实验,图甲中电路接线还存在错漏,请你在图甲中补画出正确的连接线。
(4)图乙是某实验小组的同学根据实验数据绘制而成的小灯泡的U~I特性图线。随后他们将该小灯泡直接串联在电动势E =" 4.5" V,内阻r =" 1.5" Ω的直流电流上,则该小灯泡通电发光时的电功率约为? W
