1、实验题  （1）测量普通干电池电源电动势和内电阻应该选用__________（填“图甲”或“图乙”）所示的电路图．

（2）实验中某同学根据自己测得的实验数据在坐标纸上描了几个点，请你根据他描的点画出U—I图线，并根据图线求出电池的电动势E=__________V（保留2位有效数字），电池的内电阻r =__________Ω（保留2位有效数字）．

2、实验题  霍尔效应是电磁基本现象之一，近期我国科学家在该领域的实验研究上取得了突破性进展。如图丙所示，在一矩形半导体薄片的P、Q间通入电流I，同时外加与薄片垂直的磁场B，在M、N间出现电压UH，这个现象称为霍尔效应，UH称为霍尔电压，且满足，式中d为薄片的厚度，k为霍尔系数。某同学通过实验来测定该半导体薄片的霍尔系数。

3、实验题  (6分)如图所示的器材可用来研究电磁感应现象及判定感应电流的方向．
①在给出的实物图中，用笔划线代替导线将实验仪器连成完整的实验电路．

②如果在闭合开关时发现灵敏电流计的指针向右偏了一下，那么合上开关后，将原线圈迅速从副线圈拔出时，电流计指针将?；原线圈插入副线圈后，将滑动变阻器滑片迅速向右移动时，电流计指针将?(以上两空选填“向右偏”、“向左偏”或“不偏转”)．

4、实验题  在“描绘小灯泡的伏安特性曲线”的实验中，利用实验得到了8组数据，在图中所示的I-U坐标系中，通过描点连线得到了小灯泡的伏安特性曲线。

①根据图线的坐标数值，请在图中选出该实验正确的实验电路图　　　　（选填“甲”或“乙”）。

②根据所选电路图，请在图中用笔画线代替导线，把实验仪器连接成完整的实验电路。

③由伏安特性曲线，该小灯泡的电阻随电压的升高而　　　　。（选填“增大”、“减小”或“不变”）
④根据伏安特性曲线，可判断出图中正确的关系图像是（图中P为小灯泡功率，I为通过小灯泡的电流）（?）

⑤将同种规格的两个这样的小灯泡并联后再与R＝10Ω的定值电阻串联，接在电动势为8V、内阻不计的电源上，如图所示。闭合开关S后，则电流表的示数为?A，两个小灯泡的总功率为?W。

5、简答题  测定金属丝的电阻（阻值约为3Ω）时，要求通过金属丝的电流可以在0～0.6A之间变化．根据下列提供的实验器材，解答如下问题：
A、量程0.6A，内阻0.5Ω的电流表?B、量程3A，内阻0.01Ω的电流表
C、量程3V，内阻6kΩ的电压表? ?D、量程15V，内阻30kΩ的电压表
E、滑动变阻器全电阻10Ω，允许通过最大电流1A
F、6V蓄电池?G、电键一个、导线若干
（1）电流表应选用______（填前面代号）；电压表应选用______（填前面代号）．

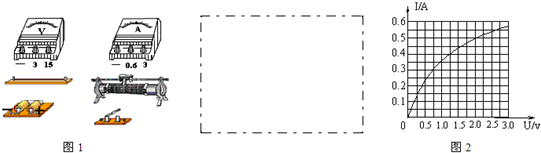

（2）请在方框中画出实验电路图，并在图1中用实线代替导线连接成符合实验要求的电路图．
（3）某同学根据实验数据画出金属丝的伏安特性曲线如图2所示，可见金属电阻会随着温度的升高而______，当通过金属丝的电流为0.5A时，其电阻为______Ω．
