1、实验题  （1）测量普通干电池电源电动势和内电阻应该选用__________（填“图甲”或“图乙”）所示的电路图．

（2）实验中某同学根据自己测得的实验数据在坐标纸上描了几个点，请你根据他描的点画出U—I图线，并根据图线求出电池的电动势E=__________V（保留2位有效数字），电池的内电阻r =__________Ω（保留2位有效数字）．

参考答案：(1)图甲? (2)1.5? 0.89~0.96

本题解析：（1）本实验中电压表应测量路端电压，电流表应测量通过电源的电流，由于电压表和电流表都有一定的内阻，两种电路都存在系统误差．甲电路中，电流表读出的不是通过电源的电流，比电源的电流小，其读数等于电源的电流与通过电压表电流之差，误差来源于电压表的分流，而乙电路中，电压表测量的电压不等于路端电压，是由于电流表的分压．由于电源的内阻较小，电流表的内阻也较小，若采用乙电路，电流表分压较大，测得的内阻误差较大．而甲电路中，电源内阻较小时，电压表分流较小，测量误差较小．故可采用甲电路进行实验．
（2）依据描点作图时，注意应使所作直线穿过尽可能多的数据点，不在直线上的点尽量均匀分布在直线的两侧，误差较大的点直接舍去。
由U=E-Ir可得图象与纵坐标的交点为电源的电动势，图象的斜率表示电源的内阻，由图象可得电动势E=1.5V，r= 0.89~0.96Ω．

本题难度：一般

2、实验题  霍尔效应是电磁基本现象之一，近期我国科学家在该领域的实验研究上取得了突破性进展。如图丙所示，在一矩形半导体薄片的P、Q间通入电流I，同时外加与薄片垂直的磁场B，在M、N间出现电压UH，这个现象称为霍尔效应，UH称为霍尔电压，且满足，式中d为薄片的厚度，k为霍尔系数。某同学通过实验来测定该半导体薄片的霍尔系数。

参考答案：①M?②如图所示，1.5（1.4或1.6）?③b，c；S1，E

本题解析：①根据左手定律，正电荷受力向左，因此“+”接线柱应接M点；②画出图象见答案，图象的斜率为，将B和d代入就可以求出K值；为“1.5”； ③将 S1掷向“b”, S2掷向“d”，电流恰好反向，应将该电阻接入公共部分，即在S1与S2之间，因此可以在S1与E之间也可以在E与S2之问。

本题难度：一般

3、实验题  (6分)如图所示的器材可用来研究电磁感应现象及判定感应电流的方向．
①在给出的实物图中，用笔划线代替导线将实验仪器连成完整的实验电路．

②如果在闭合开关时发现灵敏电流计的指针向右偏了一下，那么合上开关后，将原线圈迅速从副线圈拔出时，电流计指针将?；原线圈插入副线圈后，将滑动变阻器滑片迅速向右移动时，电流计指针将?(以上两空选填“向右偏”、“向左偏”或“不偏转”)．

参考答案：①如图所示? ②向左偏

本题解析：①电源、开关、滑动变阻器及L1组成闭合回路，实物图如图所示，L2与电流表组成闭合回路；

②开关闭合时，灵敏电流计的指针向右偏，说明穿过L2的磁通量增大时，指针向右偏，若将原线圈迅速从副线圈拔出，穿过L2的磁通量减少，则灵敏电流计的指针将向左偏

本题难度：一般

4、实验题  在“描绘小灯泡的伏安特性曲线”的实验中，利用实验得到了8组数据，在图中所示的I-U坐标系中，通过描点连线得到了小灯泡的伏安特性曲线。

①根据图线的坐标数值，请在图中选出该实验正确的实验电路图　　　　（选填“甲”或“乙”）。

②根据所选电路图，请在图中用笔画线代替导线，把实验仪器连接成完整的实验电路。

③由伏安特性曲线，该小灯泡的电阻随电压的升高而　　　　。（选填“增大”、“减小”或“不变”）
④根据伏安特性曲线，可判断出图中正确的关系图像是（图中P为小灯泡功率，I为通过小灯泡的电流）（?）

⑤将同种规格的两个这样的小灯泡并联后再与R＝10Ω的定值电阻串联，接在电动势为8V、内阻不计的电源上，如图所示。闭合开关S后，则电流表的示数为?A，两个小灯泡的总功率为?W。

参考答案：①甲　　②　如下图 ③增大　④D?　⑤0.6，1.2（每空2分）

本题解析：① 观察图像，电压等于0处描点，说明电压可以从0开始调节，所以滑动变阻器为分压式连接，所以甲电路图正确。　②小灯泡和电流表串联，滑动变阻器分压式连接，也就是滑动变阻器一部分与灯泡并联，剩余的一部分串联，电路实物连线如答案。③根据图7可判断图像斜率逐渐变小，而图像斜率即，斜率变小即电阻变大。④根据电功率，图像斜率即电阻，由于电阻随功率增大而增大，所以斜率变大，如图像D。⑤设灯泡电流为，电压为，则闭合回路，对照图7的图像，可判断，。电流表示数为，两个小灯泡功率。

本题难度：一般

5、简答题  测定金属丝的电阻（阻值约为3Ω）时，要求通过金属丝的电流可以在0～0.6A之间变化．根据下列提供的实验器材，解答如下问题：
A、量程0.6A，内阻0.5Ω的电流表?B、量程3A，内阻0.01Ω的电流表
C、量程3V，内阻6kΩ的电压表? ?D、量程15V，内阻30kΩ的电压表
E、滑动变阻器全电阻10Ω，允许通过最大电流1A
F、6V蓄电池?G、电键一个、导线若干
（1）电流表应选用______（填前面代号）；电压表应选用______（填前面代号）．

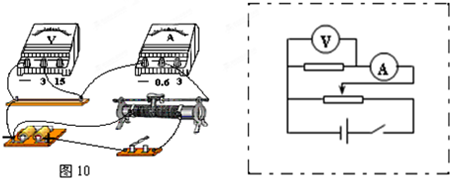

（2）请在方框中画出实验电路图，并在图1中用实线代替导线连接成符合实验要求的电路图．
（3）某同学根据实验数据画出金属丝的伏安特性曲线如图2所示，可见金属电阻会随着温度的升高而______，当通过金属丝的电流为0.5A时，其电阻为______Ω．

参考答案：（1）根据待测电阻的额定电压3V，电压表应选量程0～3V电压表C，要求通过金属丝的电流可以在0～0.6A之间变化，则电流表应选量程0～0.6A电流表A，
（2）由于RVRX＞RXRA，则采用电流表外接法误差较小，故电路图如图所示．



（3）利用公式R=UI分别计算不同电压下的电阻值发现：金属电阻会随着温度的升高而增大．
当通过金属丝的电流为0.5A时，其电阻为R=2.00.5=4Ω
故答案为：（1）A，C
（2）如图
（3）增大，4．

本题解析：

本题难度：一般
