1、填空题  有一阻值在100Ω～200Ω之间，额定功率为0.25W的电阻，现用伏安法测量它的阻值．实验器材主要有：
电流表A1（量程0～50mA，内阻20Ω）
电流表A2（量程0～3A，内阻0.1Ω）
电压表V1（量程0～5V，内阻10kΩ）
电压表V2（量程0～15V，内阻30kΩ）
滑动变阻器R（阻值范围0～20Ω，额定电流2A）
直流电源E（输出电压12V，内阻不计）
（1）为使实验结果准确，电流表应选用______，电压表应先用______．
（2）试在下图中补画出符合实验要求的连线．

参考答案：（1）通过电阻的最大电流大约为I=

本题解析：

本题难度：一般

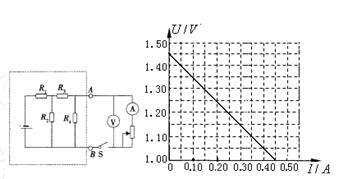

2、计算题  虚线方框内是由电阻、电源组成的线性网络电路，为了研究它的输出特性，将电流表、电压表、滑动变阻器按图示的方式连接在它的输出端A、B之间。实验时根据记录的多组电流表示数I、电压表示数U，画出了如图所示的U—I图线。若将方框内的电路等效成电动势为E、内电阻为r的电源，则
(1)可从图线上求出电源的电动势?V，内电阻r ＝?。
(2)在滑动变阻器滑片移动过程中，滑动变阻器的最大功率是　　W（已知滑动变阻器的全值电阻较大，且不考虑电表内阻的影响）

参考答案：(1)1.45 ； 1.00 （2）0.53

本题解析：略

本题难度：简单

3、填空题  有一根粗细均匀的金属电阻线．
（1）用螺旋测微器测直径时，示数如图1所示，读数为______mm．
（2）其电阻Rx可用如图2甲所示的电路测量．所给器材中电流表上只有刻度但未标明电流值；R1是电阻箱，其阻值是准确的；S2是单刀双掷电键（当掷刀扳向1时与1相通，当掷刀扳向2时与2相通）．
①将图乙中的实验按图甲连成电路，并用箭头标明滑动变阻器的滑动触头在实验开始的位置．
②写出主要的实验步骤及测量的结果．
A、______，B、______，
C、______，D、______．

参考答案：（1）螺旋测微器的读数为1mm+0.01×0.0mm=1.000mm．
（2）根据电路图连接实物图．如图所示，滑片开始滑到最右端．
操作步骤：A．将滑动变阻器调至输出电压为零的位置，再合上 S1．
　　B．将S2 扳向2，调滑动变阻器使电流表指针在某一电流刻度，并记下该位置
　　C．使 R1阻值最大后，将 扳向1，调电阻箱，使电流表指针回到所记的位置，记下电阻箱阻值 R1．
　　D．被测电阻Rx=R1．


故答案为：（1）1.000
　　　 （2）①如图所示．
　　②A．将滑动变阻器调至输出电压为零的位置，再合上 S1．
　　B．将S2 扳向2，调滑动变阻器使电流表指针在某一电流刻度，并记下该位置．
　　C．使 R1阻值最大后，将 扳向1，调电阻箱，使电流表指针回到所记的位置，记下电阻箱阻值 R1．
　　D．被测电阻Rx=R1．

本题解析：

本题难度：一般

4、选择题  用电流表和电压表测量电阻的电路如图所示，其中Rx为待测电阻．由于电表内阻对测量结果的影响，下列说法中正确的是（　　）
A．电流表的示数小于通过Rx的电流
B．电流表的示数大于通过Rx的电流
C．电压表的示数小于Rx两端的电压
D．电压表的示数大于Rx两端的电压
