参考答案：（1）乙? DE?大于
（2）如图所示。

本题解析：

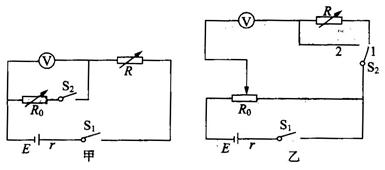

（1）第一空：乙电路测量的系统误差小
第二空：滑动变阻器选择最大阻值较小的便于控制电路中的总电流不变，电阻箱选择最大阻值大一点的，因为待测电压表的内阻Rv已经约900Ω了。
第三空：开关接上1之后电路中的总电阻增大，R0右侧电阻增大，分压增大，待测电压表半偏，说明电阻箱分得的电压大于电压表的电压，说明电阻箱的阻值比电压表的阻值大，而我们又把电压表的阻值当成待测电压表的阻值，所以测出电压表内阻的测量值RV大于电压表内阻真实值.
（2）要求对电压表的每一个刻度都要进行校对，即要拿一个标准电压表与改装电压表并联，比较标准电压表和改装电压表的示数。电路图如下：

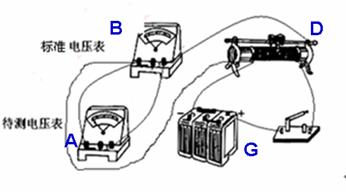

电路图的连线如下图：

本题难度：简单

4、实验题  (10分)（1）用多用电表欧姆档粗略测量某元件的电阻，选用×1档，测量结果如图所示，则测得的电阻为?Ω；

（2）为描绘该元件的U-I图线。提供了如下器材：
A．电流表A(量程0.6 A，内阻约0.9Ω)
B．电压表V(量程3 V，内阻约3kΩ)
C．滑动变阻器R1(10Ω，2A)
D．滑动变阻器R2(1000Ω，1A)
E．电源E(电动势6V，内阻约0.1Ω)
F．开关S及导线若干。
①实验中滑动变阻器应该选择?（填写器材序号），以保证实验过程中调节方便；
②设计合适电路，在虚线框内画出实验电路图；

③如图中Ⅰ、Ⅱ图线，一条为元件真实的U—I图线，另一条是本次实验中测得的U—I图线，其中?是本次实验中测得的图线。

参考答案：（1）13.0? (2分) （2）①C（或 滑动变阻器R1） (2分)?②如图所示? (4分)

③ Ⅱ? (2分)

本题解析：（1）欧姆表的读数为倍率乘以刻度值，故如图读数为13.0Ω；（2）①因要描绘伏安特性曲线，故滑动变阻器需用分压式接法，为调节方便，滑动变阻器选择C；②该电阻为小阻值电阻，所以测量电路用电流表的外接法，如图所示

③因采用电流表的外接法，所以电流的测量偏大，故图线Ⅱ是本次试验测得的

本题难度：一般

5、简答题  有一个额定电压为10V、额定功率在10W-15W之间的用电器L．（该用电器在电路中可用电阻符号表示），为了测定它的额定功率，现有下面器材可供选用：
A．电动势为3V、15V、50V的直流电源各一个（内阻不计）；
B．规格0-5Ω3A、规格0-15Ω2A、规格0-50Ω1A的三个滑动变阻器；
C．量程分别为0-0.6A、0-3A内阻可忽略的双量程直流电流表一只；
D．量程为0-3V、内阻为2kΩ的直流伏特表一只；
E．阻值为2kΩ、6kΩ、10kΩ的定值电阻各一个；
F．开关一个，导线若干；
利用上述仪器，为使测量尽可能准确、方便，并使耗电功率最小，请回答：
（1）应该选择的电源是______．
（2）应该选择的滑动变阻器是______．
（3）在答题卡所给方框中画出测量电路图．

（4）若电流表的指针如图所示，由此可求得该用电器额定功率P=______．

参考答案：（1）用电器的额定电压，选择与之匹配的电源可以选择15V的电源；
（2）根据I=PU得，用电器的额定电流约为 1510=1.5A，用电器的电阻R=U2P，根据已知条件可知，R在6.7-10Ω，为方便条件，滑动变阻器选规格为0～15Ω2A；
（3）我们发现电压表的量程不符合要求，要扩大量程，电压表串联一个定值电阻，扩大量程；电压表量程应扩大到10～15V，所以要串联一个r2=6kΩ的定值电阻，因直流电流表的内阻不计，电流表内接，使耗电功率最小，采用限流式接法，电路图如图所示：

（4）根据图象读出电流为1.20A，所以该用电器额定功率P=UI=10×1.20W=12.0W；
故答案为：（l）15V；（2）15Ω．（3）如图；12.0W．

本题解析：

本题难度：一般
