1、简答题  用理想伏特表和安培表以及滑动变阻器、直流电源和一只灯泡组成电路测定灯泡的伏安特性．测得的I-U图象如图1所示，已知滑动变阻器的最大电阻为25Ω，电阻丝有效长度为20cm，电源电动势为6V且内阻不计．
（1）在图2的方框内，不改变滑动变阻器和电源的位置，补上伏特表和安培表以及灯泡的符号，完成电路图．要求滑动变阻器滑动片向右滑动时，灯泡的电压增大．
（2）在I-U图中可知，从B到A的过程中灯泡的电阻改变了______Ω
（3）在得出BA段图线数据的实验中，滑动变阻器滑动片向右滑动的长度是______cm．

2、实验题  在测定一节干电池的电动势和内电阻的实验中，备有下列器材：
A．待测的干电池（电动势约为1. 5 V，内电阻小于1. 0Ω）
B．电流表A1（0～3 mA，内阻Rg1=10Ω）
C．电流表A2（0～0. 6 A，内阻Rg2=0.1Ω）
D．滑动变阻器R1（0～20Ω,10 A）
E．滑动变阻器R2（0～2000Ω,l A）
F．定值电阻R0（990Ω）
G．开关和导线若干
①某同学发现上述器材中虽然没有电压表，但给出了两个电流表，于是他设计了如图所示实验电路，在该电路中，为了操作方便且能准确地进行测量，滑动变阻器应选?（填写器材前的字母代号）。
②根据下图所示的电路图，在下图所示的实物图上连线。

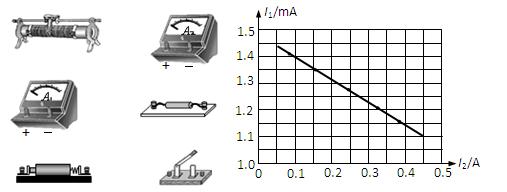

③该同学根据实验电路利用测出的数据绘出的I1―I2图线（I1为电流表A1的示数，I2为电流表A2的示数，且I2数值远大于I1的数值），则由图线可以得到被测电池的电动势 E =?V，内阻r=?Ω。(结果小数点后保留两位)

3、实验题  （1）由绝缘介质隔开的两个同轴的金属圆筒构成圆柱形电容器,如图所示。试根据你学到的有关平行板电容器电容的知识，推测影响圆柱形电容器电容的因素有__________。

（2）利用伏安法测量干电池的电动势和内阻，现有的器材为：
干电池：电动势约1.5 V，符号
电压表：量程1 V，内阻998.3 Ω，符号
电流表：量程1 A，符号
滑动变阻器：最大阻值10 Ω，符号
电阻箱：最大阻值99 999.9 Ω，符号
单刀单掷开关1个，符号
导线若干
①设计测量电源电动势和内阻的电路并将它画在指定的方框内。要求在图中标出电压表、电流表的接线柱的正负。
②为了满足本实验要求并保证实验的精确度，电压表量程应扩大为原量程的________倍，电阻箱的阻值应为__________Ω。

4、填空题  现在要测量一只额定电压为U=3V的小灯泡L的额定功率P（约为0.3W）．实验室备有如下器材：
电流表A1（量程20 mA，内阻r1=lΩ）
电流表A2（量程300mA，内阻大小不知）
定值电阻R（10Ω）
滑动变阻器Rl（0～100Ω，0.5A）
电源E（E=4.5V，r≈lΩ）
单刀开关一个、导线若干．
（1）设计出实验电路（画在给定的方框中）；
（2）按（1）中设计的电路图把右图中的实验器材连接起来；
（3）将主要的实验步骤填写完整：
①按设计的电路图连接好电路，开关S闭合前．滑动变阻器的滑动端P，移至阻值最大的位置；
②闭合开关S．移动滑片P，使______
③计算出小灯泡的额定功率P．
④实验中计算灯泡额定功率的表达式为：______（必须用题中给定的符号及你自己在（3）中设定的记录符号来表示）．

5、实验题  某同学为了较精确地测量某一节干电池的电动势和内阻，实验室准备了下列器材：
A．待测干电池E(电动势约为1.5 V，内阻约为1 Ω)
B．电流表G(满偏电流3.0 mA，内阻为100 Ω)
C．电流表A(量程0～0.6 A，内阻约为1 Ω)
D．滑动变阻器R1(0～10 Ω，额定电流为2 A)
E．滑动变阻器R2(0～1 kΩ，额定电流为1 A)
F．定值电阻R0(阻值为900 Ω)
G．开关一个，导线若干
①为了能比较准确地进行测量，同时还要考虑操作的方便，实验中滑动变阻器应选________．
②根据题意在图中画出该实验所需要的电路图并标所选器材的代码．

③根据电路图，将实物图连接起来，组成完整的电路．

④如图所示，是某同学根据正确的实验得到的数 据作出的图线，其中，纵坐标I1为电流表G的示数，横坐标I2为电流表A的示数，由图可知，被测干电池的电动势为______ V，内电阻为________ Ω(结果都保留两位有效数字)
