3、简答题  交流发电机的发电原理是矩形线圈在匀强磁场中绕垂直于磁场的轴OO’匀速转动．一小型发电机的线圈共220匝，线圈面积S=0.05m2，线圈转动的频率为50Hz，线圈内阻不计，磁场的磁感应强度B=

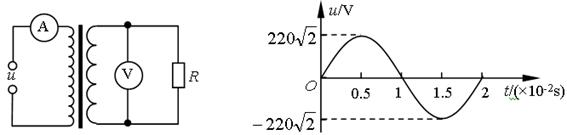

4、选择题  如图甲所示，理想变压器原、副线圈的匝数比为10︰1，电阻R=22Ω，各电表均为理想电表。原线圈输入电压的变化规律如图乙所示。下列说法正确的是

A．该输入电压的频率为100Hz
B．电压表的示数为22V
C．电流表的示数是1A
D．电阻R消耗的电功率是22W

5、选择题  如图所示，理想变压器原、副线圈的匝数比是10：1，原线圈输入交变电压u=120sin100πtV，O为副线圈中心抽出的线头，电路中两个电阻R1=1Ω，R2=2Ω。下列关于电路的分析正确的是

[? ]
A．开关S断开时，电流表示数为0.4A
B．开关S断开时，两电阻总的电功率为96W
C．开关S闭合时，电流表示数为0.45A
D．开关S闭合时，两电阻总的电功率为54W
