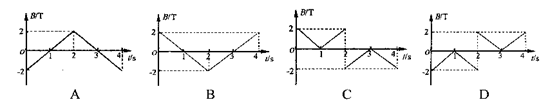

1、选择题 如图所示,等离子气流(由高温高压的等电量的正、负离子组成)由左方连续不断地以速度射入P1和P2两极板间的匀强磁场中,直导线与P1、P2相连接,线圈A与直导线cd相连接。线圈A内存在变化的磁场,且磁感应强度B的正方向规定为向左,已知ab和cd的作用情况为:0~2s内互相排斥,2~4s内互相吸引。则线圈A内磁感应强度B随时间变化的图象不可能是(?)
2、选择题 如图甲所示,一个电阻为R,面积为S的矩形导线框abcd,水平放置在匀强磁场中,磁场的磁感应强度为B,方向与ad边垂直并与线框平面成45°角,O、O′分别是ab边和cd边的中点。现将线框右半边ObcO′绕OO′逆时针旋转90°到图乙所示位置。在这一过程中,导线中通过的电荷量是
[? ]
A.
B.
C.
D.0
3、选择题 如图10所示,一正方形线圈abcd在匀强磁场中绕垂直于磁感线的对称轴OO′匀速转动,沿着OO′观察,线圈沿逆时针方向转动.已知匀强磁场的磁感应强度为B,线圈匝数为n,边长为l,电阻为R,转动的角速度为ω.则当线圈转至图示位置时( )
图10
A.线圈中感应电流的方向为abcda
B.线圈中的感应电流为nBl2ωR?
C.穿过线圈的磁通量为0?
D.穿过线圈磁通量的变化率为0?
4、选择题 如图所示,虚线框内的磁场在均匀增大,直虚线经过圆心。则
[? ]
A.在A点放上一正点电荷,点电荷将受到向右的电场力
B.A点的场强比B点的场强大
C.将一点电荷沿直线AB移动,电场力不做功
D.将一点电荷从A点静止释放,点电荷会沿电场线做圆周运动
5、计算题 如图所示,两根固定的光滑的金属导轨水平部分与倾斜部分平滑连接,两导轨间距为L=0.5m,导轨的倾斜部分与水平面成θ=53°角.导轨的倾斜部分有一个匀强磁场区域abcd,磁场方向垂直于斜面向上,导轨的水平部分有n个相同的匀强磁场区域,磁场方向竖直向上,所有磁场的磁感应强度大小均为B=1T,磁场沿导轨的长度均为L=0.5m,磁场左、右两侧边界均与导轨垂直,导轨的水平部分中相邻磁场区域的间距也为L.现有一质量为m=0.5kg,电阻为r=0.2Ω,边长也为L的正方形金属线框PQMN,从倾斜导轨上由静止释放,释放时MN边离水平导轨的高度h=2.4m,金属线框在MN边刚滑进磁场abcd时恰好做匀速直线运动,此后,金属线框从导轨的倾斜部分滑上水平部分并最终停止.取重力加速度g=10m/s2,sin53°=0.8,cos53°=0.6.求:
(1)金属线框刚释放时MN边与ab的距离s;
(2)金属线框能穿越导轨水平部分中几个完整的磁场区域;
(3)整个过程中金属线框内产生的焦耳热.
