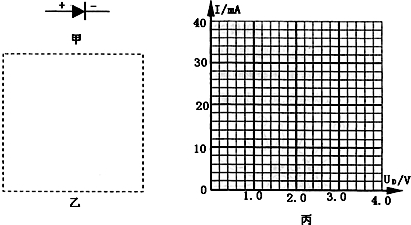

1、简答题  发光晶体二极管是用电器上做指示灯用的一种电子元件．它的电路符号如图（甲）所示，正常使用时，带“+”号的一端接高电势，带“-”的一端接低电势．某同学用滑动变阻器改变阻值的方法用伏特表和毫安电流表测得二极管两端的电压UD和通过它的电流I的数据，并记录在下表中：

2、计算题  在“伏安法测干电池的电动势和内电阻”实验中，通过改变滑动变阻器电阻大小，测量并记录多组路端电压和相应电流值，某同学的实验数据如下表所示，与预想的实验结果不一致。由实验数据来分析，他所连接的电路可能是如图所示电路图中的?（?）

3、实验题  一电流表的量程标定不准确，某同学利用图1所示电路测量该电流表的实际量程Im。所用器材有：

量程不准的电流表，内阻r1=10.0，量程标称为5.0；
标准电流表A2，内阻r2=45，量程为1.0；
标准电阻R，阻值10；
滑动变阻器R，总电阻约为3000；
电源E，电动势为3.0V， 内阻不计；
保护电阻R2；开关S；导线。
回答下列问题：

（1）在答题卡上（图2所示）的实物图上画出连线。
（2）开关S闭合前，滑动变阻器的滑动端c应滑动至?端。
（3）开关S闭合后，调节滑动变阻器的滑动端，使电流表A1满偏；若此时电流表A2的读数为I2，则A1的量程Im=?。

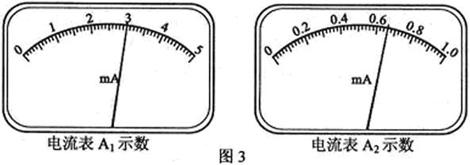

（4）若测量时，A1未调到满偏，两电流表的示数如图3所示，从图中读出A1的示数I1=?，A2的示数I2=?；由读出的数据计算得Im=?。（保留3位有效数字）

（5）写一条提高测量准确度的建议：
?

4、实验题  小灯泡灯丝的电阻会随温度的升高而变大。某同学为研究这一现象，用实验得到如下数据（I和U分别表示小灯泡上的电流和电压）：

（1）在下面框中画出实验电路图。可用的器材有：电压表、电流表、滑线变阻器（变化范围0-10Ω）、电源、小灯泡、电键、导线若干。
（2）在下图中画出小灯泡的U-I曲线。
?
（3）将小灯泡接在电动势是1.5V，内阻是2.0Ω的电池两端，小灯泡的实际功率是多少？（简要写出求解过程；若需作图，可直接画在第（2）小题的方格图中）

5、简答题  （1）当使用多用电表测量物理量时，多用电表表盘示数如图1所示．若此时选择开关对准直流50V电压档，则被测电压为______V；若此时选择开关对准×l0档，则被测电阻的阻值为______Ω．
（2）某电阻Rx约为25kΩ，要测量它的阻值．现有电动势为15V的直流电源，最大阻值为5Ω的滑动变阻器，另外可供选择的电表有：
A．电流表（量程100μA，内阻约2kΩ）?
B．电流表（量程500μA，内阻约300Ω）
C．电压表（量程10V，内阻约l00kΩ）?
D．电压表（量程50V，内阻约500kΩ）
①应选择的电表为（只需填电表前面的字母即可）：
电流表______；电压表______．
②在图2方框中画出最合适的测量电路图．
