1、实验题 电动自行车的电池用久以后性能会下降,表现之一为电池的电动势变小,内阻变大。某兴趣小组从旧电动自行车上取下四块电池,分别标为A、B、C、D,测量它们的电动势和内阻。

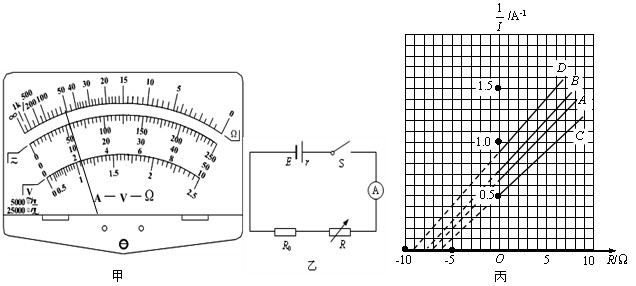

①用多用表直流电压50 V挡测量每块电池的电动势。测量电池A时,多用电表的指针如图甲所示,其读数为?。
②用图乙所示电路测量A、B、C、D四块电池的电动势E和内阻r,图中R0为保护电阻,其阻值为5 Ω。改变电阻箱的阻值R,测出对应的电流I,根据测量数据分别作出A、B、C、D四块电池的图线,如图丙。由图线C可知电池C的电动势E=?;内阻r= ?(计算结果保留两位有效数字);内阻测量值与真实值相比?(选填“偏大”、 “偏小”)
③电路图中的变阻箱R能否用滑动变动器代替?(选填“能”、“不能”)
④分析图丙可知,电池?较优(选填“A”、 “B”、“C”或“D”)。
2、填空题 某同学利用图(a)所示的电路研究灯泡L1(6V,1.5W)、L2(6V,10W)的发光情况(假设灯泡电阻恒定),图(b)为实物图.
(1)他分别将L1、L2接入图(a)中的虚线框位置,移动滑动变阻器的滑片P,当电压表示数为6V时,发现灯泡均能正常发光.在图(b)中用笔线代替导线将电路连线补充完整.
(2)接着他将L1和L2串联后接入图(a)中的虚线框位置,移动滑动变阻器的滑片P,当电压表示数为6V时,发现其中一个灯泡亮而另一个灯泡不亮,出现这种现象的原因是______.
现有如下器材:电源E(6V,内阻不计),灯泡L1(6V,1.5W)、L2(6V,10W),L2(6V,10W),单刀双掷开关S.在图(c)中设计一个机动车转向灯的控制电路:当单刀双掷开关S与1相接时,信号灯L1亮,右转向灯L2亮而左转向灯L3不亮;当单刀双掷开关S与2相接时,信号灯L1亮,左转向灯L3亮而右转向灯L2不亮.
3、实验题 用如图所示的电路图研究小灯泡L(2.4V,1.0W)的伏安特性曲线,并测出该灯泡在额定电压下正常工作时的电阻值,检验其标称的准确性。
(1)在闭合开关S前,滑动变阻器触头应放在?端。(选填“a”或“b”)
(2)根据电路图可看出,此实验采用的是电流表??(选填“内接法”或“外接法”)
4、选择题 如图所示是用电压表和电流表测电阻的一种方法,Rx为待测电阻,如果考虑到仪表本身电阻对测量结果的影响,则( )
A.Rx的测量值大于实际值
B.Rx的测量值小于实际值
C.Rx为大阻值电阻时应采用这种接法
D.Rx为小阻值电阻时应采用这种接法
