1、实验题  （5分）

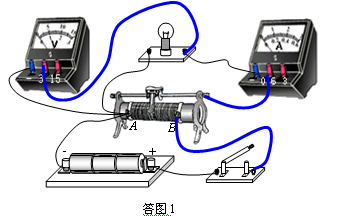

参考答案：①电路如图所示。②A

本题解析：分压电路，开关S闭合之前，图9（乙）中滑动变阻器的滑片应该放在小灯泡电压为零的A端。

本题难度：简单

2、简答题  有一个额定电压为10V、额定功率在10W-15W之间的用电器L．（该用电器在电路中可用电阻符号表示），为了测定它的额定功率，现有下面器材可供选用：
A．电动势为3V、15V、50V的直流电源各一个（内阻不计）；
B．规格0-5Ω3A、规格0-15Ω2A、规格0-50Ω1A的三个滑动变阻器；
C．量程分别为0-0.6A、0-3A内阻可忽略的双量程直流电流表一只；
D．量程为0-3V、内阻为2kΩ的直流伏特表一只；
E．阻值为2kΩ、6kΩ、10kΩ的定值电阻各一个；
F．开关一个，导线若干；
利用上述仪器，为使测量尽可能准确、方便，并使耗电功率最小，请回答：
（1）应该选择的电源是______．
（2）应该选择的滑动变阻器是______．
（3）在答题卡所给方框中画出测量电路图．

（4）若电流表的指针如图所示，由此可求得该用电器额定功率P=______．

参考答案：（1）用电器的额定电压，选择与之匹配的电源可以选择15V的电源；
（2）根据I=PU得，用电器的额定电流约为 1510=1.5A，用电器的电阻R=U2P，根据已知条件可知，R在6.7-10Ω，为方便条件，滑动变阻器选规格为0～15Ω2A；
（3）我们发现电压表的量程不符合要求，要扩大量程，电压表串联一个定值电阻，扩大量程；电压表量程应扩大到10～15V，所以要串联一个r2=6kΩ的定值电阻，因直流电流表的内阻不计，电流表内接，使耗电功率最小，采用限流式接法，电路图如图所示：

（4）根据图象读出电流为1.20A，所以该用电器额定功率P=UI=10×1.20W=12.0W；
故答案为：（l）15V；（2）15Ω．（3）如图；12.0W．

本题解析：

本题难度：一般

3、实验题  右上图为某同学根据测定一节干电池的电动势和内电阻的实验数据绘制成的U-I图，由此可得干电池的电动势E =__________V，内阻r =?Ω．（E、r的结果分别保留3位和2位有效数字）

参考答案：_1.50（或1.49）??0.60~0.64?

本题解析：当电路断路时，即电流为零时，路端电压等于电源电动势。所以从图中可得E=1.50V，当电路短路时，电流最大即外电路电阻为零，只有电源电阻，根据欧姆定律可得电源内阻

本题难度：简单

4、实验题  要测量一个量程已知的电压表的内阻，所备器材如下：
A．待测电压表V（量程3V，内阻待测）
B．电流表A（量程3A，内阻约0.01Ω）
C．定值电阻R（已知阻值6kΩ，额定电流50mA）
D．蓄电池E（电动势略小于3V，内阻不计）
E．多用电表
F．开关K1、K2，导线若干
有一同学利用上面所给器材，进行如下实验操作：?
（1）首先，用多用电表进行粗测，选用“×1K”挡且操作方法正确。若这时刻度盘上的指针位置如图所示，则测量的结果是_____________。

（2）为了更精确地测出此电压表内阻，该同学设计了如图所示的（a）、(b)实验电路，你认为其中较合理的电路图是_________________。

（3）用你选择的电路进行实验时，用上述所测量的符号表示电压表的内阻RV＝______________。

参考答案：（1）7KΩ或7×103Ω?（2）b （3）

本题解析：
试题分析:（1）用多用电表进行粗测时，表盘上的读数是7，选用“×1K”挡，故读数为7KΩ；
（2）a图中电压表的内阻较大，电流表的示数太小，误差太大，b图中R的阻值与电压表阻值接近，误差小；
（3）K2闭合、断开时伏特表读数U1和U2，K2闭合时，示数U1相当于电动势，断开时，二者串联，电流相等，由串并联规律得：解得：

本题难度：一般

5、简答题  现有一只额定电压为2.5V额定功率为0.50W的小灯泡，欲通过实验较准确地描绘小灯泡的伏安特性曲线，要求小灯泡两端电压在0～2.5V内可调，提供如下器材：
A．2.5V，0.50W小灯泡?
B．电压表0-3V，内阻10kΩ
C．电流表 0-0.3A，内阻2Ω?
D．电流表0-10mA，内阻50Ω
E．滑动变阻器2000Ω，0.1A?
F．滑动变阻器10Ω，1.0A
G．蓄电池4V?
H．电键S，导线若干
（1）选出实验所需要的器材______（用序号表示）
（2）在如图所示方框中画出实验电路图．

参考答案：（1）唯一性器材有A、B、G、H．灯泡额定电流I=PU=0.2 A，故选C．
滑动变阻器E阻值太大，不便调节，选F．
故选ABCFGH
（2）由于RVRL＞RLRA，因此电流表外接．要求灯泡两端电压在0-2.5 V内可调，所以滑动变阻器采用分压电路，
实验电路图：


故答案为：（1）ABCFGH （2）如图

本题解析：

本题难度：一般
