参考答案：（1）④?（2分）
（2）1．47（1．46～1．48）?（1分）；? 0．82（0．80～0．90）?（2分）

本题解析：（1）为了便于调节，滑动变阻器的阻值不能太大，选择R1比较合适。
（2）由于R3支路电阻远大于滑动变阻器R1所在支路电阻，所以干路电流近似等于I2，根据闭合电路欧姆定律E=U+Ir可以变形为：E= I1（R3+Rg）+I2r，即，由图像知直线与纵轴的截距为mA，解得E=1．48V，直线斜率的绝对值为，解得Ω

本题难度：简单

3、实验题  有一标有“6V，0.5A”的小型直流电动机，转子是由铜导线绕制的线圈组成，阻值约为0.8Ω。为了测量电动机正常工作时的输出功率，应先测量电动机线圈的电阻。现提供的器材除导线和开关外还有：
A．直流电源E：8V（内阻不计）
B．直流电流表A1：0~0.6A（内阻约为0.5Ω）
C．直流电流表A2：0~3A（内阻约为0.1Ω）
D．直流电压表V1：0~3V（内阻约为5kΩ）
E．直流电压表V2：0~15V（内阻约为15 kΩ）
F．滑动变阻器R1：0~10Ω，2A
G．标准电阻R2：3 Ω
（1）需要选用的电流表是______________，电压表是______________；
（2）画出能较准确地测出电动机线圈电阻的电路图，图中M表示电动机；

（3）闭合S，调整R1，在测量电动机线圈电阻时应______________；
A．使电动机转动稳定后读出电流表，电压表示数
B．控制电动机不转动时读出电流表、电压表示数
C．使电动机两端电压达到额定值
D．使两电表指针有较大角度的偏转
（4）若电压表的示数为2.00V，电流表的示数为0.50A，电动机线圈电阻为______________Ω，该电动机正常工作输出的机械功率为______________W。

参考答案：（1）A1，V1（2）（3）BD
（4）1.0，2.75

本题解析：

本题难度：困难

4、实验题  要求使用如图所示器材测定小灯泡在不同电压下的电功率，并且作出小灯泡的电功率Ｐ与它两端电压的平方（Ｕ2）的关系曲线，已知小灯泡标有“6Ｖ，3Ｗ”的字样，电源是8Ｖ的直流电源，滑动变阻器有两种规格，Ｒ1标有“10Ω，2Ａ”，Ｒ2标有“100Ω，20ｍＡ”； 电压表V：0—3—15V；电流表A：0—0.6—3A；测量时要求小灯泡两端的电压从零开始逐渐增大，并测多组数据．

（1）滑动变阻器应选用　?（填Ｒ1或Ｒ2） 电压表的量程应选?，电流表的 量程应选?

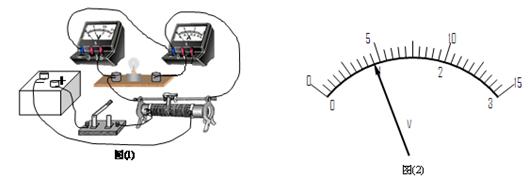

（2）甲同学把实物连成如图（1）所示的实验电路，闭合电键后小灯泡不亮，经合作者乙同学检查，发现有一根导线接错了，请你圈出这根导线，并用笔加以纠正；
（3）当电路连接无误后闭合电键，移动滑动变阻器的滑片，读出如图（2）所示电压表的示数为　?Ｖ．
（4）改变滑动变阻器滑片的位置，测出多组电压、电流值，可得小灯泡在不同电压下的电功率，并作出相应的Ｐ－Ｕ2图象．则在图（3）中，有可能正确的的图象是　?　，其理由是　 ?　．

参考答案：(1)??R1?， 0-15V?，
?0-_0.6A?(6分)
（2）如图（2分）

(3)? 4.5? V, （2分）
（4） ?D??，（2分）
?理由：金属的电阻率随温度的升高而增大 （1分）

本题解析：略

本题难度：简单

5、实验题  现仅有以下器材：?
电流表A1：量程0.2 A? 电流表A2：量程0.02 A?
电压表V1：量程3.0 V? 电压表V2：量程100.0V
滑动变阻器R：0～10?Ω? 电阻箱R0：0～9999.9 Ω，0.1A
蓄电池组E：电动势E=6 V，内阻r约0.1?Ω
电键S及导线若干
为较准确测定一阻值约1.2?Ω的电阻丝Rx的阻值，已有甲、乙两位同学分别设计了甲、乙两个电路图来测量Rx。但甲、乙两电路设计均有不合理之处，请指出存在的问题。（各图分别指出两处即得满分）?

(1)甲图不合理之处：___________，___________。?
(2)乙图不合理之处：___________，___________。?
(3)请设计一个实验用的较合理的电路图，画在规定方框内，并写出Rx的计算公式：Rx=___________。

参考答案：(1)不能多次测量；超过电流表量程，不安全；电压表量程太大，读数误差较大（写出两点，得分）
(2)电流表量程太小；电压表量程太大；电压调节范围太小
(3)如图；

本题解析：

本题难度：困难
