1、实验题  用伏安法测电阻，可采用如图所示的甲、乙两种接法。若所用电压表内阻约为5000 Ω，电流表内阻约为0.5 Ω。
（1）当测量100 Ω左右的电阻时，宜采用_________电路；
（2）现采用乙电路测量某电阻的阻值时，若电压表内阻恰为5000 Ω，两电表的读数分别为10 V、0.5 A，则此电阻的测量值为_________Ω，真实值为_________Ω。

参考答案：（1）甲
（2）20、20.08

本题解析：

本题难度：一般

2、实验题  现要测定一个额定电压4V、额定功率1.6W的小灯泡（图中用×表示）的伏安特性曲线。要求所测电压范
围为0.1V～4V。现有器材：直流电源E（电动势4.5V，内阻不计）；电压表V1（量程4.5V，内阻约为4×104Ω）； 电压表V2（量程6V，内阻约为5.2×104Ω）；电流表A1（量程250mA，内阻约为2Ω）;电流表A2（量程500mA，内阻约为1Ω）；滑动变阻器R（最大阻值约为30Ω）；电键S;导线若干。
(1)如果既要满足测量要求，又要测量误差较小，应该选用的电流表是?，电压表是?。
(2)下面四个电路应该选用的是?图。
?
(3) 在实验中，同组同学已经完成部分导线的连接，请你在实物接线图中完成余下导线的连接。
?

参考答案：（1）??；（2）甲；（3）见解析

本题解析：（1）电流表和电压表读数超过量程的时误差较小，根据可知，小灯泡的最大电流为0.4A，应该选用的电流表是，小灯泡额定电压4V，应该选用的电压表是；
（2）根据可知，小灯泡的电阻为，待测电阻阻值较小，所以电流表应该外接，电路应该选用的是甲图；
(3)电路连接如图

点评：中等难度。器材的选择原则，安全、误差较小；测量电路选择原则“大内偏大，小外偏小”； 连接实物电路图时，要注意以下几点：
①先画出电路图，这是连接实物图的依据②先连接干路，再连接支路．
③注意电源的正负极，电表的正负接线柱，电表量程的选择以及滑动变阻器接线柱的合理选用．
④注意连线不能交叉，开关要能够控制整个电路．

本题难度：一般

3、实验题  （14分）影响材料电阻率的因素很多，一般金属材料的电阻率随温度的升高而增大，半导体材料的电阻率则与之相反，随温度的升高而减小．某学校研究小组需要研究某种材料的导电规律，他们用这种材料制作成电阻较小的元件P，测量元件P中的电流随两端电压从零逐渐增大过程中的变化规律．
（1）图a是他们按设计好的电路连接的部分实物图，请添加两根导线，使电路完整．

（2）改变滑动变阻器的阻值，记录两电表的读数．根据表中数据，在图b中画出元件P的I-U图象，并判断元件P是金属材料还是半导体材料?答：?

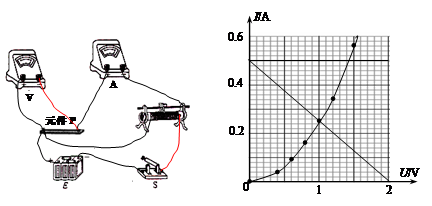

参考答案：（1）如图所示（3分）?（2）如图所示（3分）?半导体材料（2分）

（3）R2?（3分）
（4）0.25（0.23～0.27均算对）?（3分）

本题解析：（1）由题意知，该实验从零开始测量多组数据，故滑动变阻器用分压式接法，由测量数据知可估算待测电阻的阻值较小，故测量电路用电流表的外接法，所以实物图如图所示；（2）描点画图，如图所示，随电压的增大，阻值越来越小，所以该材料是半导体材料

（3）由测量数据知，电流表的读数有大于0.3A的电流，所以电阻R1的额定电流太小，不能满足需要，故应选择R2；（4）连入电路后，根据闭合电路的欧姆定律，元件的电压与电流满足关系式，在I-U坐标中画出该直线，与伏安特性曲线的交点为元件的电压、电流的实际值，如图所示，所以该元件实际消耗的电功率为P=1×0.25W=0.25W

本题难度：一般

4、实验题  （6分）有一标有“6 V, 1.5 W”的小灯泡，现要描绘其伏安特性曲线，提供的器材除导线和开关外，还有：
A．直流电源6 V(内阻不计)
B．直流电流表0～3 A(内阻0.1以下)
C．直流电流表0～300 mA(内阻约为5)
D．直流电压表0～15 V(内阻约为15 k)
