1、简答题  某同学用图所示电路，测绘标有“3.8V，0.3A”的小灯泡的灯丝电阻R随电压U变化的图象．除了导线和开关外，有以下一些器材可供选择：
电流表：A1（量程100mA，内阻约2Ω）；A2（量程0.6A，内阻约0.3Ω）；电压表：V1（量程5V，内阻约5k）；V2（量程15V，内阻约15kΩ）；滑动变阻器：R1（阻值范围0～10Ω）；
R2（阻值范围0～2kΩ）；电源：E1（电动势为1.5V，内阻约为0.2Ω）；E2（电动势为4V，内阻约为0.04Ω）；
为了调节方便，测量准确，试验中应选用电流表______，电压表______．滑动变阻器______，电源______；（填器材的符号）

2、实验题  用多用电表研究热敏电阻的阻值与温度的关系。
(1)应将多用电表的选择开关置于________档(选填“电压”、“电流”或“欧姆”)；
(2)多用电表使用时，将红表笔插入________接线孔(选填“＋”或“－”)；
(3)正确选择多用电表的挡位后，将一热敏电阻接在多用电表两表笔上，把热敏电阻放入盛有温度为100摄氏度热水的杯子中，表针的偏角为θ；若将杯子中加入冷水，发现表针的偏角减小，这说明热敏电阻的阻值随温度降低而________(选填“增大”、“减小”或“不变”)；
(4)多用电表使用后，应将选择开关置于_________________档(选填“电流”，“直流电压”、“欧姆”或“交流电压最高”)。

3、简答题  在“描绘小灯泡的伏安特性曲线”的实验中，除有一标有“3.8V，1.0W”的小灯泡、导线和开关外，还有：
A．直流电源6V（内阻不计）B．电流表0～3A（内阻0.1Ω以下）
C．电流表0～300mA（内阻约为2Ω）D电压表0～15V（内阻约为20kΩ）
E．电压表0～5V（内阻约为15kΩ）?F．滑动变阻器10Ω，2A
G．滑动变阻器1kΩ，0.5A
实验要求小灯泡两端的电压从零开始变化．
①实验中电流表应选用______，电压表应选用______，滑动变阻器应选用______（均用序号表示）．
②在方框内画出实验电路图．

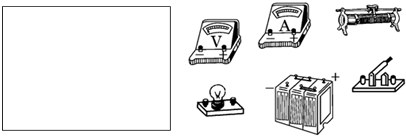

③试将如图所示器材连成实验电路．

4、实验题  （12分）如图甲所示，为某同学测绘额定电压为2.5V的小灯泡的伏安特性曲线的实验电路图。
（1）根据图甲所示电路图，用笔画线代替导线，将图乙中的实物图连接完整。（4分）

（2）开关S闭合之前，图甲中滑动变阻器的滑片应该置于____?____端（选填“A”、“B”或“AB中间”）（2分）
（3）实验中测得有关数据如下表：根据表中的实验数据，在图丙中画出小灯泡的I—U特性曲线（用横坐标表示U）。（4分）

5、填空题  已知电流表的内阻约为0.1Ω，电压表内阻约为10kΩ，若待测电阻约为5Ω，用伏安法测其电阻，应采用电流表______接法．此种接法真实值______测量值．
