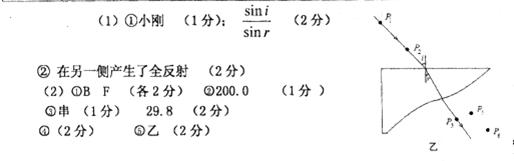

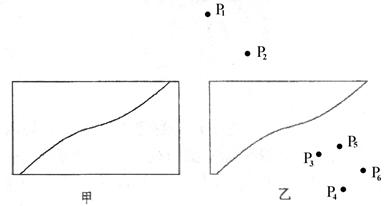

参考答案：

本题解析：略

本题难度：一般

2、实验题  某同学在做描绘小灯泡I-U图线的实验中得到如下一组U和I的数据：

编号	1	2	3	4	5	6	7	8
U（V）	0.20	0.60	1.00	1.40	1.80	2.20	2.60	3.00
I（A）	0.02	0.06	0.10	0.14	0.17	0.19	0.20	0.20
灯泡发光情况	不亮?微亮?逐渐变亮?正常发光

参考答案：（1）电源?滑动变阻器?（2）如下左图?（3）如下右图?电阻随灯丝温度的升高而增加
?
（4）10Ω

本题解析：（1）描绘小灯泡的伏安特性曲线实验器材小灯泡、电压表、电流表电键、导线若干外，还需要电源、滑动变阻器（2）实验要求小灯泡两端电压从零开始可调，所以滑动变阻器用分压式接法，小灯泡灯丝的阻值较小，故测量电路用电流表的内接法，电路图如图所示：

（3）描点画图如下图，随着电压的增大，灯丝的温度逐渐升高，灯丝的电阻率随温度的升高而增大，所以灯丝的阻值越来越大，故图像发生弯曲。

本题难度：一般

3、填空题  滑动变阻器使用?联接（填限流式或者分压式）时可以实现被测电路两端电压从0连续可调，从而有效保护电路；使用多用电表测量电阻时，每次更换量程都必须进行?，使用完后旋钮的位置应该指在?。

参考答案：分压式?欧姆调零? OFF档或交流电压最大档

本题解析：滑动变阻器使用分压式联接时可以实现被测电路两端电压从0连续可调，从而有效保护电路；使用多用电表测量电阻时，每次更换量程都必须进行欧姆调零，使用完后旋钮的位置应该指在OFF档或交流电压最大档
点评:只有清楚仪器的使用原则了，才能更好的为实验打下基础

本题难度：简单

4、实验题  在“测定金属的电阻率”的实验中，某同学进行了如下操作：
（1）用毫米刻度尺测量接入电路中的金属丝的有效长度l。再用螺旋测微器测量金属丝的直径D，某次测量结果如图所示，则这次测量的读数D=?mm。

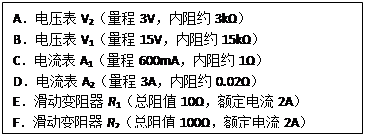

（2）先用欧姆表（×1档）粗侧，如右图，再使用电流表和电压表准确测量金属丝的阻值。为了安全、准确、方便地完成实验，除电源（电动势为4V，内阻很小）、待测电阻丝、导线、开关外，电压表应选用?，电流表应选用?，滑动变阻器应选用?（选填器材前的字母）。


（3）若采用图所示的电路测量金属丝的电阻，电压表的左端应与电路中的_______点相连（选填“a”或“b”）。若某次测量中，电压表和电流表读数分别为U和I，请用上述直接测量的物理量（D、l、U、I）写出电阻率ρ的计算式：ρ＝　?　?。

参考答案：①0.516 （0.515～0.519）?②3Ω?③? A C E?④b??⑤镍铬合金

本题解析：①主尺读数为0.5mm,可动刻度为1.6×0.01mm，读数为0.5mm+1.6×0.01mm=0.516mm，（2）万用表测量出的电阻为3Ω，电源电动势为4V，电压表选择A，最大电流为1.33A电流表选择C，滑动变阻器选择限流连接，选E（3）根据欧姆定律，电阻率为

本题难度：简单

5、实验题  小灯泡灯丝的电阻会随温度的升高而变大，某同学为研究这一现象，用实验得到如下数据（I和U分别表示小灯泡上的电流和电压）：?

参考答案：（1）
（2）

本题解析：

本题难度：一般
