参考答案：①电压表内阻远大于滑动变阻器电阻，限流接法电压范围小；②电流表量程太大;
③a ;?④ 1;?⑤

本题解析：①电压表内阻远大于滑动变阻器电阻，若用限流接法电压范围小，测量数据少，读数不方便.
②流过电压表V1的最大电流，而电流表A的量程为0.6A，量程太大，示数几乎为零。
③闭合开关前，应使电路的阻值最大以保护电表和用电器，滑片滑到a端时电压表V1短路，滑动变阻器的阻值全部接入电路。
④闭合开关，调节滑动变阻器，发现电压表的读数几乎不变化，说明电路电阻变化小，但电压表所在支路还是通路，则是滑动变阻器分压式变成了限流式，导线1断了.
⑤电压表V2流过的电流，两电压表串联电流相同，则.

本题难度：一般

3、实验题  在“测定金属的电阻率”的实验中，待测金属导线的电阻Rx约为3 Ω.实验室备有下列实验器材：
A．电压表V1(量程3 V，内阻约为15 kΩ)? B．电压表V2 (量程15 V，内阻约为75 kΩ)
C．电流表A1(量程3 A，内阻约为0.2 Ω)? D．电流表A2 (量程600 mA，内阻约为1 Ω)
E．变阻器R1(0～100 Ω，0.6 A)? F．变阻器R2(0～2000 Ω，0.1 A)
G．电池E(电动势为3 V，内阻约为0.3 Ω)? H．开关S，导线若干
①为提高实验精确度，减小实验误差，应选用的实验器材除G、H外，还有_。（填选项代码）

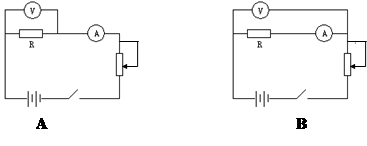

②为减小实验误差，应选用下图中___ （填“A”或“B”）为该实验的电路图。此接法的测量值?真实值（填“大于”、“小于”或“等于”）。

参考答案：①ADE?②A?小于

本题解析：①因为电源的电动势为3V，所以电压表选择A；通过电阻的最大电流为，所以电流表选择D；为了便于调解，滑动变阻器选择阻值小的E即可。②由于，故应采用安培表外接电路，即A电路；由于电压表的分流作用，所以此接法的测量值小于真实值。

本题难度：一般

4、实验题  有一灯泡上标有“6V? 0.1A”字样，现要测绘该灯泡的伏安特性曲线，有下列器材可供选用：
A．电压表（0~5V，内阻2.0kΩ）
B．电压表（0~10V，内阻3.0kΩ）
C．电流表（0~0.3A，内阻2.0Ω）
D．电流表（0~6A，内阻1.5Ω）
E．滑动变阻器（30Ω，2A）
F．学生电源（直流9V）及开关、导线等
（1）实验中所用的电压表应选___________________，电流表应选____________________.
（2）画出实验电路图，要求电压从零开始测量

参考答案：（1）B?， C（2）略

本题解析：(1) 小灯泡的额定电压为6V，从安全和精确度方面考虑，电压表量程选10V的；小灯泡的额定电流为0.1A，所以电流表量程选0.3A的．故选BC
(2)小灯泡在正常工作时的电阻，远小于电压表内阻，属于小电阻，“小外偏小”，电流表采用外接法．电压和电流需从零开始测起，所以滑动变阻器采用分压式接法．
点评：解决本题的关键掌握器材选取的原则，以及知道滑动变阻器分压式和限流式接法的区别，电流表内外接的区别．

本题难度：一般

5、实验题  （11分）某同学用如图所示电路，描绘标有“3.8V，1.5W”的小灯泡的灯丝电阻R随电压U变化的图象．

（1）根据电路图，用笔画线代替导线，将图中的实物电路连接成完整实验电路．

（2）他根据实验数据，计算并描绘出R-U的图象如图所示．由图象可知，此灯泡在不工作时，灯丝电阻为??Ω；当所加电压为3.0 V?时，灯丝电阻为?Ω，此时灯泡实际消耗的电功率为?W．?

（3）根据R—U图象，可确定小灯泡耗电功率P与外加电压U的关系．符合该关系的图是下列图中的?．

参考答案：（1）见解析?（2）1.5Ω、?11.5Ω、0.78W?（3）A.

本题解析：（1）实物图连接时由电源正极到负极，先干路再支路，先串联再并联，连接如图：

（2）由图可知U=0时，R=1.5Ω；当U=3.0V时R=11.5Ω，由可得P=0.78W
（3）由题意可知图像过原点，由可知选A
点评：较难。小灯泡不工作时的电阻和正常工作时的电阻阻值变化很大。
