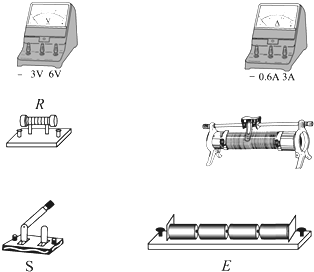

1、简答题 （1）某同学为研究某电学元件（最大电压不超过2.5V，最大电流不超过0.55A）的伏安特性曲线，在实验室找到了下列实验器材：
A．电压表（量程是3V，内阻是6kΩ的伏特表）
B．电流表（量程是0.6A，内阻是0.5Ω的安培表）
C．滑动变阻器（阻值范围0～5Ω，额定电流为0.6A）
D．直流电源（电动势E=3V，内阻不计）
E．开关、导线若干．
该同学设计电路并进行实验，通过实验得到如下数据（I和U分别表示电学测量仪器上的电流和电压）．
| I/A | 0 | 0.12 | 0.21 | 0.29 | 0.34 | 0.38 | 0.42 | 0.45 | 0.47 | 0.49 | 0.50
U/V
0
0.20
0.40
0.60
0.80
1.00
1.20
1.40
1.60
1.80
2.00
|

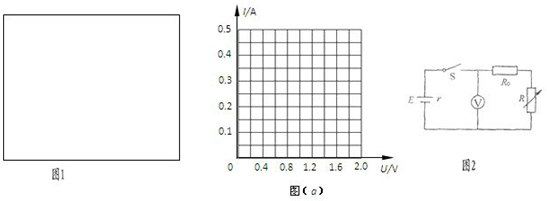

①请在图1的方框中画出实验电路图，电学元件用Rx表示；
②在图（a）中描出该电学元件的伏安特性曲线；
（2）某同学利用电压表和电阻箱测定一种特殊电池的电动势，该同学利用如图2所示的电路进行实验，图中R0为已知阻值的定值电阻．
①用该电路测电动势与内阻，测量值和真实值的关系：E真______?E测，r真______?r测（填“＞”、“＜”或“=”）
②改变电阻箱阻值，取得多组数据．
为了便于用图象法求解电动势与内阻，需要建立合适的坐标系，纵坐标表示______，横坐标表示______．

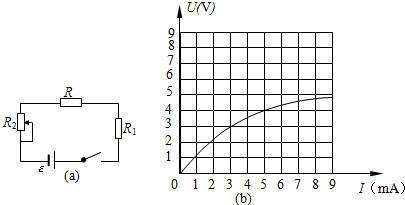

2、简答题 如图（a）所示：电路中R1是阻值为1kΩ，且阻值不随温度改变的标准电阻，电源电动势ε=9V，其内阻不计．电阻R的U-I关系图线如图（b）中曲线所示，滑动变阻器R2的最大阻值为5kΩ．电键闭合后：
（1）当滑动变阻器R2=0时，R的阻值为______?kΩ．
（2）为使R1与R消耗的电功率相同，滑动变阻器R2的阻值应该调节到______?kΩ，这时R消耗的电功率是______W．
3、选择题 用伏安法测灯泡的电阻时，若将电流表和电压表的位置接成如图所示的电路，可能出现的情况是：
A．电流表烧坏
B．电压表烧坏。
C．灯泡不亮
D．电压表的示数接近220伏
