1、实验题  某研究性学习小组欲测定一节新干电池的电动势和内阻。已选用的器材有：
干电池 （电动势为1.5V，内阻很小）；
电流表 （量程0～0.6A，内阻约为0.1Ω）；
电压表（量程0～3 V，内阻约6kΩ）；
电键一个、导线若干。
①新电池的内阻较小，为了防止在调节滑动变阻器时造成短路，电路中用一个定值电阻R0起保护作用。实验中所用的定值电阻应选下列的??，滑动变阻器应选下列的_______（填字母代号）。
A．定值电阻?（阻值1Ω）；
B．定值电阻?（阻值10Ω）；
C．滑动变阻器（阻值范围0～10Ω、额定电流2A）；
D．滑动变阻器（阻值范围0～1k Ω、额定电流1A）。
②先用多用电表的直流电压2.5V档测电动势，将插在标有“+”插孔中的红表笔接电池的??（填“正极”或“负极”），黑表笔接在另一极上。

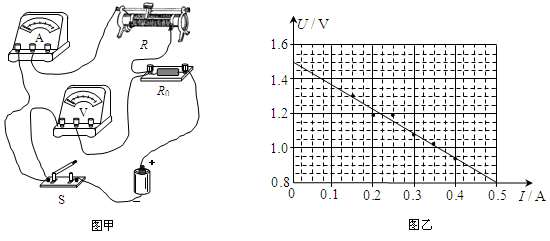

③根据选好的实验器材，按正确的器材连接好实验电路如图所示甲，之后接通开关，改变滑动变阻器的阻值R，读出对应的电流表的示数I和电压表的示数U，根据这些数据画出U－I图线如图乙。根据图线得到电池的电动势E＝________V，内电阻r＝________Ω。

参考答案：（A? C?每空2分?（正极? 2分?（1.5? 0.4?每空2分

本题解析：（由于电池内阻很小，为使电流表、电压表取值范围较大，所以保护电阻不宜太大，故选A；滑动变阻器的最大阻值一般比电池内阻大几倍就好了，取0～10Ω能很好地控制电路中的电流和电压，若取0～1kΩ会出现开始几乎不变最后突然变化的现象，所以选择C；（多用电表的电流应从红色的表笔流入，从黑色的表笔流出，故标有“+”插孔中的红表笔接电池的正极；（根据闭合电路欧姆定律，整理得：，所以图像与纵轴的截距表示电动势E=1.5V，斜率等于R0+r=1.4Ω，故电源内阻r=0.4Ω.

本题难度：一般

2、实验题  在《测定干电池电动势和内阻》的实验中，某同学所用的电路图如图所示，测得的数据如下表：

参考答案：①电压表的分流(2分)，小于(2分)，偶然(2分)；②3(1分)；③1.5(2分)，1.8(2分)。

本题解析：解：①该实验的系统误差主要是由电压表的分流，导致电流表测量的电流小于通过电源的真实电流；
利用等效电源分析，即可将电压表等效为电源内阻，测实验中测出的电动势应为等效电阻输出的电压，由图可知，输出电压小于电源的电动势；故可知电动势的测量值小于真实值；
而采用图象法处理实验数据可以减小实验的偶然误差，不能减小系统误差；
②如图建立坐标，采取描点连线的方法作出图象如图所示；偏离直线远的数据点记录有错误；故说明第3组纪录有误；
③图象与纵轴的交点值表示电动势，图线的斜率值表示源的内阻．由图可知电源的电动势为1.50V；
在计算斜率时在直线上取距离尽量大点的两点计算．故可以选取第1和第6组计算得：r=1.8Ω
点评：本题考查测量电动势和内电阻实验的数据的处理，要求能正确分析误差的来源，并能用图象法求出电势和内电阻．

本题难度：一般

3、实验题  读出下列仪器仪表的示数?

（1）螺旋测微器的示数为___? ___mm
（2）游标卡尺的示数为?mm
（3）当电压表的量程为3V时其示数为___? __A；?量程为15V时其示数为___? __A

参考答案：（1）3.194～3.196 （2）50.15?（3）1.15? 5.7或5.8

本题解析：（1）螺旋测微器的主尺读数为3mm，可动刻度读数为19.5×0.01mm，所以读数为3mm+19.5×0.01mm=3.195mm（2）游标卡尺的主尺读数为50mm，游标尺的读数为3×0.05mm，所以游标卡尺的读数为50mm+3×0.05mm=50.15mm（3）当电压表的量程为3V时其示数为1.15V；?量程为15V时其示数为5.7V
点评：本题难度较小，主要是要掌握螺旋测微器、游标卡尺、电表的读数规则

本题难度：一般

4、简答题  某课外学习小组想描绘标有“4V、2W”的小灯泡的U-I图象，除导线和开关外还备有以下器材可供选择：
A．电流表（量程0.6A，内阻约为1Ω）?B．电流表（量程3.0A，内阻约为0.2Ω）
C．电压表（量程5.0V，内阻约为5kΩ）?D．电压表（量程15.0V，内阻约为15kΩ）
E．滑动变阻器（最大阻值为200Ω，额定电流100mA）
F．滑动变阻器（最大阻值为10Ω，额定电流1.0A）
G．电源（电动势为6.0V，内阻约为1.5Ω）
（1）实验中所用的电流表应选______；电压表选______；滑动变阻器应选______．（只需填器材前面的字母代号）
（2）将图10中的实物连接成实验所需的电路（有两根导线已经接好）．实验开始时，滑动变阻器的滑片应该置于最______端．（填“左”或“右”）

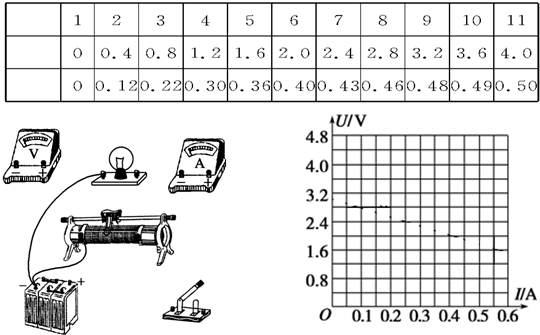

（3）经过正确的操作，测得的数据如下表：请在图中描点画出小灯泡的U-I曲线．

参考答案：（1）灯泡的额定电压为4V，则电压表的量程选用5.0V的，灯泡的额定电流I=PU=24A=0.5A，则电流表量程选用0.6A的，最大阻值200Ω的滑动变阻器接入电路时，使得电路中的电流太小，测量误差较大，所以选用最大阻值为10Ω的滑动变阻器．故选A、C、F．
（2）灯泡正常工作时的电阻R=U2P=162Ω=8Ω，远小于电压表内阻，属于小电阻，所以电流表采用外接法，电压和电流需从0开始测起，所以滑动变阻器需采用分压式接法．实物连线图如下图，实验开始时，滑动变阻器的滑片应该置于最左端，保护测量电路部分．
（3）用平滑的曲线描点作图，如下图．
故答案为：（1）A?C?F
（2）实物图如下图所示?左



（3）U-I图线如下图中b所示

本题解析：

本题难度：一般

5、实验题  （11分）有一电压表V1，其量程为3V、内阻约为3000Ω.要准确测量该电压表的内阻，提供的器材有：
电源E：电动势约为15V，内阻不计
电流表A1：量程100mA，内阻r1=20Ω
电压表V2：量程2V，内阻r2=2000Ω
定值电阻R1：阻值约为20Ω
定值电阻R2：阻值约为3Ω
滑动变阻器R0：最大阻值10Ω.额定电流1A
电建一个，导线若干
（1）实验中电表应选用_________, 定值电阻应选用__________
（2）请你设计一个测量电压表V1内阻的实验电路图并画在虚线框内

（3）说明实验所要测量的物理量________________________________________
（4）写出电压表V1内阻的计算表达式rv1=___________________________

参考答案：（1）V2；R1?（2）电路图见解析；（3）电压表v1的示数U1；电压表v2的示数U2?
（4）

本题解析：因为允许待测电压表的最大电流为,所以电流表A1量程太大，而电压表V2的最大电流也为，故选V2；为保护电源，定值电阻应选阻值大的R1；（2）电路如图所示：

（3）实验要测量的物理量有：电压表v1的示数U1；电压表v2的示数U2 ；
（4）根据串联电路的电流关系可得：，解得

本题难度：一般
