1、实验题  一个欧姆表共有(×1档)、（×10档）、（×100档）、（×1K档），中心刻度值是100，用该表的（×1档）测量一个电阻，指针偏转角度很小，指在1K与2K之间，若要较精确测出该电阻的阻值，应选用___________档测量，换档后，首先要进行_________________。
如图为某同学用多用电表测电阻时的表头和功能选择开关的情况。由图可读出其所测电阻的阻值为_______________。

参考答案：见解析

本题解析：
选×1档, 指针偏转角度很小，说明倍率选小了，应该选×10档，换挡后要重新短接欧姆凋零。答案：×10；欧姆凋零；2000Ω

本题难度：简单

2、填空题  在如图所示的电路中，电流表、电压表的读数如图所示，则通过R的电流是______A，加在电阻R两端的电压是______V，这个电阻的阻值R=______．

参考答案：由图示电流表可知，其量程为3A，分度值为0.1A，示数为2.4A，
由图示电压表可知，其量程为15V，分度值为0.5V，示数为12.0V，
电阻阻值R=UI=12.0V2.4A=5Ω；
故答案为：2.4；12.0；5Ω．

本题解析：

本题难度：一般

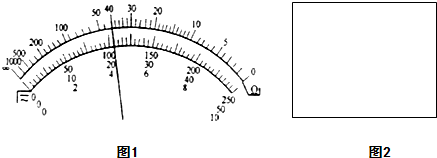

3、简答题  （1）当使用多用电表测量物理量时，多用电表表盘示数如图1所示．若此时选择开关对准直流50V电压档，则被测电压为______V；若此时选择开关对准×l0档，则被测电阻的阻值为______Ω．
（2）某电阻Rx约为25kΩ，要测量它的阻值．现有电动势为15V的直流电源，最大阻值为5Ω的滑动变阻器，另外可供选择的电表有：
A．电流表（量程100μA，内阻约2kΩ）?
B．电流表（量程500μA，内阻约300Ω）
C．电压表（量程10V，内阻约l00kΩ）?
D．电压表（量程50V，内阻约500kΩ）
①应选择的电表为（只需填电表前面的字母即可）：
电流表______；电压表______．
②在图2方框中画出最合适的测量电路图．

参考答案：（1）电压表的读数为U=21.0V，欧姆表的读数为R=40×10Ω=400Ω．
（2）由于电动势为15V，所以电压表应选C；由I=UR可求出通过待测电阻的最大电流为I=1025mA=400μA，所以电流表应选B．
（3）由于R?VR?x＜R?xR?A，所以电流表应选内接法；由于滑动变阻器全电阻远小于待测电阻，所以滑动变阻器应用分压式接法，电路图如图所示



故答案为（1）21.0，400
?（2）B，C
?（3）如图

本题解析：

本题难度：一般

4、实验题  从下列器材中选择部分器材测量电压表的内阻和电源的电动势：
A．待测电压表V：量程Um=3V，内阻约几千欧姆
B．待测电源E：电动势约6~7V，内阻不计
C．微安表μA：量程Im=300μA，内阻rG=300Ω
D．电阻箱R：0～9999．99 Ω
