1、填空题 有一个100匝的线圈,在0.4s内穿过它的磁通量从0.02Wb均匀增加到0.14Wb,线圈中的感应电动势为 V。如果线圈的电阻是10Ω,把它跟一个电阻为90Ω的电热器串联组成闭合电路时,通过电热器的电流是 A。

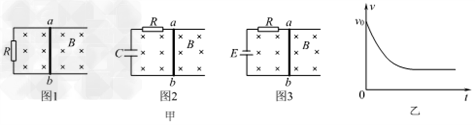

2、选择题 图甲中的三个装置均在水平面内且处于竖直向下的匀强磁场中,足够长的光滑导轨固定不动,图2中电容器不带电。现使导体棒ab以水平初速度v0向右运动,导体棒ab在运动过程中始终与导轨垂直,且接触良好。某同学定性画出了导体棒ab的v-t图像,如图乙所示。则他画出的是
[? ]
A.图1中导体棒ab的v-t图像
B.图2中导体棒ab的v-t图像
C.图3中导体棒ab的v-t图像
D.图2和图3中导体棒ab的v-t图像
3、计算题 两金属杆ab、cd的长度均为L,质量均为m,电阻均为R。用两根长为2L的柔软导线连接后放在光滑的水平桌面上,导线的电阻与质量不计。为ad、bc的中线。在的左侧空间有垂直于桌面的匀强磁场,磁感应强度为B。位于桌子边缘的金属杆Cd受到轻微扰动就会落下桌面,当曲运动至时,cd杆的加速度为零,此时Cd杆尚未着地。
求:(1)ab杆的最大速度;
(2)ah杆从静止运动到00的过程中,回路中产生的焦耳热。
4、选择题 下列装置中利用电磁感应现象制成的是
A.电动机
B.发电机
C.电磁铁
D.电磁继电器
5、选择题 如图a所示,在光滑水平面上用恒力F拉质量为m的单匝均匀正方形铜线框,边长为a,在1位置以速度v0进入磁感应强度为B的匀强磁场并开始计时t=0,若磁场的宽度为b(b>3a),在3t0时刻线框到达2位置速度又为v0并开始离开匀强磁场。此过程中v-t图象如图b所示,则
[? ]
A.t=0时,线框右侧边MN的两端电压为Bav0
B.在t0时刻线框的速度为v0-
C.线框完全离开磁场的瞬间(位置3)的速度一定比t0时刻线框的速度大
D.线框从进入磁场(位置1)到完全离开磁场(位置3)的过程中产生的电热为2Fb
