1、填空题  如图所示，相距为d的平行金属导轨一端接有阻值为R的电阻，导轨处在磁感应强度为B的匀强磁场中，磁场方向与导轨平面垂直．一根单位长度电阻为r的导体棒与导轨成30°角放置，当以垂直与棒身的速度v匀速运动时，回路中感应电流的方向为______时针方向，棒与导轨的接触点a、b间的电压为______．

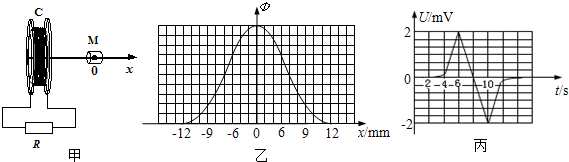

2、简答题  如图甲所示，x轴沿水平方向，有一用钕铁硼材料制成的圆柱形强磁体M，其圆形端面分别为N极和S极，磁体的对称中心置于x轴的原点O．现有一圆柱形线圈C从原点O左侧较远处开始沿x轴正方向做匀速直线运动，圆形线圈的中心轴始终与x轴重合，且其圆面始终与x轴垂直，在线圈两端接一阻值R=500Ω的定值电阻．现用两个传感器，一个测得通过圆环的磁通量随圆环位置的变化图象，如图乙所示，另一个测得R两端的电压随时间变化的图象，如图丙所示．已知在乙图象的图线上x=6mm的点的切线斜率最大，丙图中时刻6s到10s之间的图线是直线．则圆形线圈做匀速直线运动的速度大小是______mm/s，6s至8s期间流过电阻R的电量是______C．

3、选择题  如图所示，交流电源通过理想变压器对负载D供电，交流电源的输出电压随时间变化的关系是，理想变压器原、副线圈匝数比为，下列说法正确的是

A．交流电源输出电压的频率是100Hz
B．理想变压器输出电压的频率是100Hz
C．理想变压器输出电压是V
D．若负载D是光敏电阻，将原来照射D的光遮挡住，则电源输出功率减小

4、计算题  微型吸尘器的直流电动机内阻一定，当加上0.3V的电压时，通过的电流为0.3A,此时电动机不转。当加在电动机两端的电压为2.0V时电流为0.8A，这时电动机正常工作。这个电动机的效率为多大？

5、选择题  两个电的伏安特性图线如图所示，由图可知

A．电a的内电阻较小，电动势较大
B．电a的内电阻较大，电动势较大
C．电b的内电阻较小，电动势较小
D．电b的内电阻较大，电动势较大
