1、选择题

如图，带电粒子P所带的电荷量是带电粒子Q的3倍，它们以相等的速度v0从同一点出发，沿着跟电场强度垂直的方向射入匀强电场，分别打在M、N点，若OM=MN，则P和Q的质量之比为（　　）

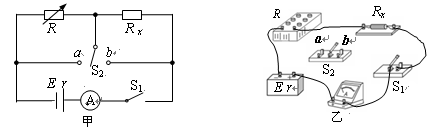

2、实验题  现有以下器材：电流表A（量程0.6A、内阻=0.5Ω），电阻箱R（量程99.99Ω），待测电阻Rx，直流电源（电动势E和内阻r待测），单刀单掷开关S1，单刀双掷开关S2，带铁夹的导线若干。某探究实验小组设计如图甲所示的实验电路，用来测定待测电阻的阻值Rx、直流电源的电动势E和内阻r。
⑴按图甲所示的电路，将图乙所示的实物连线补画完整

⑵测量电阻Rx的阻值
①将开关S1闭合、开关S2接a，读出电流表的示数I1
②保持开关S1闭合，将开关S2接b，调节电阻箱R的阻值，使得电流表的示数也为I1，此时电阻箱的阻值R= 4.00Ω，则Rx=?Ω
⑶测电源的电动势E和内阻r

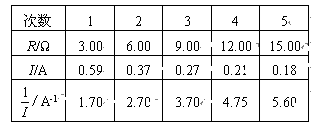

将开关S1闭合、开关S2接b，调节电阻箱R的阻值，记下电流表的示数I，得到若干组 R、I的数据（见下表），请在图丙所示的坐标纸上作出-R的图像，并根据图像求得电动势E=?V，内阻r=?Ω（保留两位有效数字）。

3、计算题  如图所示，在E=103V/m的竖直匀强电场中，有一光滑的半圆形绝缘轨道QPN与一水平绝缘轨道MN连接，半圆形轨道平面与电场线平行，P为QN圆弧的中点，其半径R=0.4m，一带正电q=10-4C的小滑块质量m=0.01kg，与水平轨道间的动摩擦因数μ=0.15，位于N点右侧1.5m处，要使小滑块恰能运动到圆轨道的最高点Q，则滑块应以多大的初速度v0向左运动？取g=10m/s2。

4、选择题  关于多用电表的使用，下列说法中正确的是（　　）
A．用电流挡测电流或用电压挡测电压前，必须检查机械零点
B．用电阻挡测电阻前，不需要检查机械零点
C．用电阻挡测电阻时，若从一个倍率变换到另一个倍率，不需要重新检查欧姆零点
D．用电阻挡测电阻时，被测电阻的阻值越大，指针向右转过的角度就越大

5、实验题  现有一块59C2型的小量程电流表G（表头），满偏电流为50μA，内阻约为800～850Ω，把它改装成1mA、10mA的两量程电流表。可供选择的器材有：
滑动变阻器R1，最大阻值20Ω；滑动变阻器R2，最大阻值100kΩ；
电阻箱R"，最大阻值9999Ω；定值电阻R0，阻值1kΩ；
电池E1，电动势1.5V；电池E2，电动势3.0V；电池E3，电动势4.5V；（所有电池内阻均不计）
标准电流表A，满偏电流1.5mA；单刀单掷开关S1和S2，单刀双掷开关S3，电阻丝及导线若干。
（1）采用如图1所示电路测量表头的内阻，为提高测量精确度，选用的滑动变阻器为___________；选用的电池为___________。

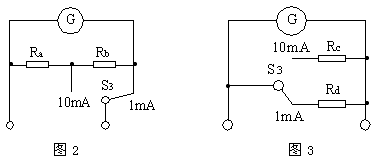

（2）将G改装成两量程电流表。现有两种备选电路，示于图2和图3。图___________为合理电路，另一电路不合理的理由是___________。

（3）将改装后的电流表与标准电流表逐格进行核对（仅核对1mA量程），画出所用电路图，图中待核对的电流表符号用A"来表示。
