1、选择题

如图，带电粒子P所带的电荷量是带电粒子Q的3倍，它们以相等的速度v0从同一点出发，沿着跟电场强度垂直的方向射入匀强电场，分别打在M、N点，若OM=MN，则P和Q的质量之比为（　　）

参考答案：A

本题解析：

本题难度：一般

2、实验题  现有以下器材：电流表A（量程0.6A、内阻=0.5Ω），电阻箱R（量程99.99Ω），待测电阻Rx，直流电源（电动势E和内阻r待测），单刀单掷开关S1，单刀双掷开关S2，带铁夹的导线若干。某探究实验小组设计如图甲所示的实验电路，用来测定待测电阻的阻值Rx、直流电源的电动势E和内阻r。

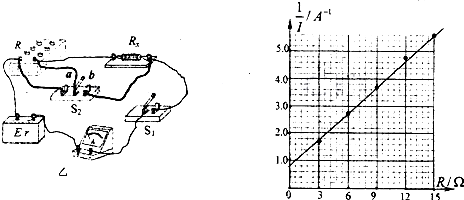

⑴按图甲所示的电路，将图乙所示的实物连线补画完整

⑵测量电阻Rx的阻值
①将开关S1闭合、开关S2接a，读出电流表的示数I1
②保持开关S1闭合，将开关S2接b，调节电阻箱R的阻值，使得电流表的示数也为I1，此时电阻箱的阻值R= 4.00Ω，则Rx=?Ω
⑶测电源的电动势E和内阻r
将开关S1闭合、开关S2接b，调节电阻箱R的阻值，记下电流表的示数I，得到若干组 R、I的数据（见下表），请在图丙所示的坐标纸上作出-R的图像，并根据图像求得电动势E=?V，内阻r=?Ω（保留两位有效数字）。

参考答案：

本题解析：
分析：（1）由原理图可知，电路中采用了单刀双掷开关，注意开关的接法；
（2）由过程可知实验的原理，由原理可得出当电流相等时，电阻箱的读数等于待测电阻的阻值；
（3）由表中数据可得出图象，由闭合电路欧姆定律可得出关于电流和电阻的表达式，由图象及表达式可得出图象的斜率及截距含义，
解：（1）由原理图可知开关S2的连接方式，按原理图将各点连接即可；注意连线要接在接线柱上；导线不能交叉；
（2）由题意可知，本实验是利用两次分别接电阻箱及待测电阻，若两次电流表示数相等，则说明两电阻相等，故说明待测电阻的阻值为4Ω；
（3）由表格中数据利用描点法将各点描在坐标轴中，注意直线应过尽量多的点，如不能，则让点均匀分布在直线两则；故答案如图所示：
由原理图可知，电路中只有滑动变阻器接入电路，故由闭合电路欧姆定律可知：
I=
故=+
由数学知识可知，图象与纵坐标的交点等于；图象的斜率表示；
由图可知，b=0.8；k==
即：E=3.1V（3.0-3.3均可），r=2.0Ω（1.9-2.4均可）

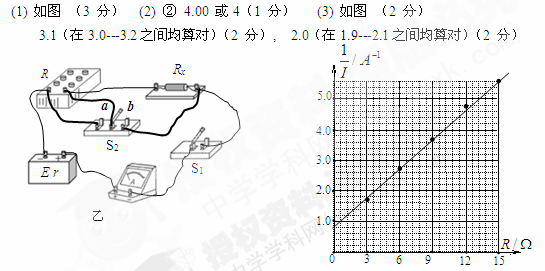

故答案为：（1）如下图所示：
（2）4；
（3）3.1；2.0

本题难度：一般

3、计算题  如图所示，在E=103V/m的竖直匀强电场中，有一光滑的半圆形绝缘轨道QPN与一水平绝缘轨道MN连接，半圆形轨道平面与电场线平行，P为QN圆弧的中点，其半径R=0.4m，一带正电q=10-4C的小滑块质量m=0.01kg，与水平轨道间的动摩擦因数μ=0.15，位于N点右侧1.5m处，要使小滑块恰能运动到圆轨道的最高点Q，则滑块应以多大的初速度v0向左运动？取g=10m/s2。

参考答案：7 m/s

本题解析：

本题难度：困难

4、选择题  关于多用电表的使用，下列说法中正确的是（　　）
A．用电流挡测电流或用电压挡测电压前，必须检查机械零点
B．用电阻挡测电阻前，不需要检查机械零点
C．用电阻挡测电阻时，若从一个倍率变换到另一个倍率，不需要重新检查欧姆零点
D．用电阻挡测电阻时，被测电阻的阻值越大，指针向右转过的角度就越大

参考答案：A

本题解析：

本题难度：简单

5、实验题  现有一块59C2型的小量程电流表G（表头），满偏电流为50μA，内阻约为800～850Ω，把它改装成1mA、10mA的两量程电流表。可供选择的器材有：
滑动变阻器R1，最大阻值20Ω；滑动变阻器R2，最大阻值100kΩ；
电阻箱R"，最大阻值9999Ω；定值电阻R0，阻值1kΩ；
电池E1，电动势1.5V；电池E2，电动势3.0V；电池E3，电动势4.5V；（所有电池内阻均不计）
标准电流表A，满偏电流1.5mA；单刀单掷开关S1和S2，单刀双掷开关S3，电阻丝及导线若干。
（1）采用如图1所示电路测量表头的内阻，为提高测量精确度，选用的滑动变阻器为___________；选用的电池为___________。

（2）将G改装成两量程电流表。现有两种备选电路，示于图2和图3。图___________为合理电路，另一电路不合理的理由是___________。

（3）将改装后的电流表与标准电流表逐格进行核对（仅核对1mA量程），画出所用电路图，图中待核对的电流表符号用A"来表示。

参考答案：（1）R2（或最大阻值100kΩ），E3（或电动势4.5V）
（2）2；图3电路在通电状态下，更换量程会造成两分流电阻都未并联在表头两端，以致流过表头的电流超过其满偏电流而损坏
（3）

本题解析：

本题难度：困难
