1、实验题  （10分）如图所示，用伏安法测电源电动势和内阻的实验中，在电路中接一阻值为2Ω的电阻R0，通过改变滑动变阻器，得到几组电表的实验数据：

参考答案：（1）保护电源、电表，防止短路；(2分)
（2）作图；(2分)

（3）1.5，? 1.0? (3分)（4）30，? 5? (3分)

本题解析：
分析：（1）通过电源、电表的电流不宜太大，故需串接定值电阻，以减小最大电流；
（2）先描点，然后用一条直线连接起来，如果不能通过所有点，使曲线两侧的点数大致相同；
（3）电源的U-I图象的纵轴截距表示电源的电动势；斜率表示内电阻；
（4）当内外电阻相等时，电源的输出功率最大，利用这个结论求解即可．
解：（1）一节干电池的电流不宜长时间超出0.6A，否则会损坏电池；电流表也有量程，不能超过；
故答案为：保护电源、电表，防止短路．
（2）先描点，然后用一条直线连接起来，如果不能通过所有点，使曲线两侧的点数大致相同，如图所示；

（3）电源的U-I图象的纵轴截距表示电源的电动势，故E=1.5V；
斜率表示内电阻，故r===3Ω；
（4）当内外电阻相等时，电源的输出功率最大，由图象可以看出，当电阻R=5Ω时，电源的输出功率最大，为45W，故电源内阻为5Ω；
再根据P=I2R=()2R，有：45=（）2×5，解得：E=30V．
故答案为：30，5．

本题难度：一般

2、实验题  （共10分）为了精确测量某待测电阻Rx的阻值（约为30Ω）．有以下一些器材可供选择．
电流表：A1（量程0～50mA，内阻约10Ω）? A2（量程0～3A，内阻约0.12Ω）
电压表：V1（量程0～3V，内阻很大）?V2（量程0～15V，内阻很大）
电源：E（电动势约为3V，内阻约为0.2Ω）
定值电阻：R（20Ω，允许最大电流1.0A）
滑动变阻器：R1（0～15Ω，允许最大电流2.0A）
滑动变阻器：R2（0～10Ω，允许最大电流0.3A）
滑动变阻器：R3（0～1kΩ，允许最大电流0.5A）
单刀单掷开关S一个，导线若干
（1）（每空1分）电流表应选 ?，电压表应选?，滑动变阻器应选?．（填字母代号）
（2）（4分）请在方框中画出测量电阻Rx的实验电路图（要求测量值的范围尽可能大一些，所用器材用对应的符号标出）

（3）（3分）某次测量中，电压表示数为U时，电流表示数为I，则计算待测电阻阻值的表达式为Rx=?

参考答案：（1）A1?V1?R1?（2） 如下图所示?（3）

本题解析：（1）因电源E的电动势约为3V，所以电压表选择V1，待测电阻Rx的阻值（约为30Ω），所以流过的最大电流Rx，如果选择电流表A2（量程0～3A，内阻约0.12Ω），指针偏转角度很小，读数不准确，所以电流变选择A1，滑动变阻器R2的全阻值太大，操作部方便，所以滑动变阻器选择R1（0～15Ω，允许最大电流2.0A）
（2）因实验要求测量值的范围尽可能大一些，所以控制电路用分压式接法，又Rx是小电阻，故测量电路用电流表的内接法，为使流过电流表的电流不超过其量程，故应与待测电阻串联一定值电阻起保护作用，所以电路图为：

本题难度：一般

3、简答题  为了测定电流表A1的内阻，采用如图1所示的电路．其中：
A1是待测电流表，量程为300μA，内阻约为100Ω；
A2是标准电流表，量程是200μA；
R1是电阻箱，阻值范围0～999.9Ω；
R2是滑动变阻器；
R3是保护电阻；
E是电池组，电动势为4V，内阻不计；
S1是单刀单掷开关，S2是单刀双掷开关．

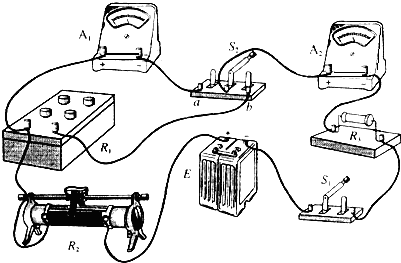

（1）根据电路图1，请在图2中画出连线，将器材接成实验电路
（2）连接好电路，将开关S2扳到接点a处，接通开关S1，调整滑动变阻器R2使电流表A2的读数是150μA；然后将开关S2扳到接点b处，保持R2不变，调节电阻箱R1，使A2的读数仍为150μA．若此时电阻箱各旋钮的位置如图3所示，电阻箱R1的阻值是
______Ω，则待测电流表A1的内阻Rg=______Ω．
（3）上述实验中，无论怎样调整滑动变阻器R2的滑动端位置，都要保证两块电流表的安全．在下面提供的四个电阻中，保护电阻R3应选用：______（填写阻值相应的字母）．
A.200kΩ?B.20kΩ?C.15kΩ?D.20Ω
（4）下面提供最大阻值不同的四个滑动变阻器供选用，既要满足上述实验要求，又要调整方便，滑动变阻器______（填写阻值相应的字母）是最佳选择．
A.1kΩ?B.5kΩ?C.10kΩ?D.25kΩ

参考答案：（1）连接实物图时注意：正负极不能接反了，导线要接在接线柱上，答案如下图所示：



（2）电阻箱的读数为：R=8×10+6×1+0.1×3=86.3Ω；由于两次测量电流表A2的示数相同，而且其它电阻阻值不变，故电流A1的阻值和电阻箱示数相等．
故答案为：R1=86.3Ω，Rg=86.3Ω．
（3）为了保证安全，当滑动变阻器R2的阻值调为零时，电路中的电流也不能超过200μA，根据这点可以求出保护电阻的阻值（由于两电流表内阻较小可省略）：
R3=EIg=42×10-4=20kΩ，保护电阻为20kΩ即可，若大于20kΩ会导致电流表示数太小，实验误差增大，故ACD错误，B正确．
故选B．
（4）根据电流表示数为150μA可知回路中的电阻为：R=EI=41.5×10-4≈?26.7kΩ，R3=20kΩ，A、B选项中电阻太小不能满足要求，故AB错误，D中电阻太大调节不方便，故D错误，C正确．
故选C．

本题解析：

本题难度：一般

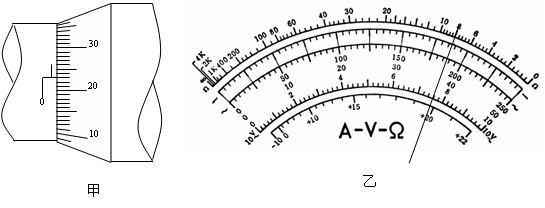

4、实验题  在测定金属丝电阻率的实验中，如图甲所示，用螺旋测微器测得金属丝的直径d＝____ _____mm。如图乙所示，用多用电表的“×1”欧姆挡，调零后测得金属丝阻值R＝______ ___Ω，若实验中测出金属丝的长度为L，通过伏安法测得的电阻与多用表所测非常接近，则该金属丝电阻率的表达式ρ＝_________（用符号表示）。

参考答案：0.730? 8?

本题解析：用螺旋测微器测得金属丝的直径d＝0.5mm+23.0×0.01mm=0.730mm
金属丝阻值R＝8Ω
根据，若实验中测出金属丝的长度为L，则该金属丝电阻率的表达式ρ＝
故答案为：0.730? 8?

本题难度：一般

5、简答题  某学习小组的同学拟探究小灯泡L的伏安特性曲线，可供选用的器材如下：
小灯泡L，规格“4.0v．0.7A”；
电流表A1，量程3A，内阻约为0.1Ω；
电流表A2，量程0.6A，内阻r2=0.2Ω；
电压表V，量程3V，内阻rV=9kΩ；
标准电阻R1，阻值1Ω；
标准电阻R2，阻值3kΩ；
滑动变阻器R，阻值范围O～10Ω，；
学生电源E，电动势6V，内阻不计；
开关S及导线若干．
（1）甲同学设计了如图1所示的电路来进行测量，当通过L的电流为0.46A时，电压表的示数如图2所示，此时L的电阻为______Ω．
（2）乙同学又设计了如图3所示的电路来进行测量，电压表指针指在最大刻度时，加在L上的电压值是______V．
（3）学习小组认为要想更准确地描绘出L完整的伏安特性曲线，需要重新设计电路．请你在乙同学的基础上利用所供器材，在图4所示的虚线框内补画出实验电路图，并在图上标明所选器材代号．

参考答案：（1）由图2所示可知，电压表分度值是0.1V，电压表示数为2.3V，此时灯泡电阻RL=UI=2.3V0.46A=5Ω．
（2）电压表内阻为9kΩ，标准电阻R2阻值为3kΩ，电压表最大示数为3V，由串联电路特点可知，标准电阻R2电压为1V，灯泡两端电压为：3V+1V=4V．
（3）电流表A1量程太大，读数误差太大，为减小误差，应该选用电流表A2，给电流表A2并联一个分流电阻，实验电路图如图1或图2所示．
故答案为：（1）5；（2）4；（3）实验电路图如图所示．

本题解析：

本题难度：一般
