1、实验题  下图为一电学实验的实物连线图。该实验可用来测量特测电阻Rx的阻值（约500Ω）。图中两个电压表量程相同，内阻都很大。实验步骤如下：

调节电阻箱，使它的阻值R0与待测电阻接近；将滑动变阻器的滑动头调到最右端。
合上开关S。
将滑动变阻器的滑动头向左端滑动，使两个电压表指针都具有明显偏转。
④记下两个电压表和的读数U1和U2。
⑤多次改变滑动变阻器滑动头的位置，记下和的多组读数U1和U2。
⑥求Rx的平均值。
回答下列问题：
（Ⅰ）根据实物连线图在虚线框内画出实验的电路原理图，其中电阻箱的符号为滑动变阻器的符号为，其余器材用通用的符号表示。

（Ⅱ）不计电压表内阻的影响，用U1、U2和R0表示Rx的公式为Rx?。
（Ⅲ）考虑电压表内阻的影响，且U1、U2、R0、　的内阻r1、的内阻r2表示Rx的公式为Rx?。

2、实验题  如图甲所示，为某同学测绘额定电压为2.5V的小灯泡的I－U特性曲线的实验器材。
（1）根据实验原理，选取合适的电表量程，用笔画线代替导线，将图甲中的实验电路图连接完整。
（2）开关S闭合之前，图甲中滑动变阻器的滑片应该置于___________端（选填“A”、“B”或“AB中间”）
（3）某同学根据得到的实验数据，在图丙中画出小灯泡的I－U特性曲线。由图可知当小灯泡两端的电压为1.2V时的功率为______________W.

3、实验题  一个定值电阻，其阻值约在40—50Ω之间，现需要测量其阻值。给出的实验器材有：
电池组E?电动势9V，内阻约为0.5Ω
电压表V?量程0—10V，内阻20KΩ
电流表A1?量程0—50mA，内阻约为20Ω
电流表A2?量程0—300mA，内阻约为4Ω
滑动变阻器R1，阻值范围0—100Ω，额定电流1A
滑动变阻器R2，阻值范围0—1700Ω，额定电流0.3A
电键S、导线若干

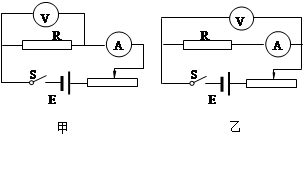

如图所示有两种电路可供选择。
测量中为了减小测量误差，实验所用电流表应为??（填代号），滑动变阻器应为?（填代号）。实验中应选用图???所示电路图。

4、简答题  伏安法测电阻，当被测电阻不知估计值时，在连接测量电路时可采用以下试接的方法：电压表一端连接于电路中C点，另一端分别接电路中a点或b点（图中用单刀双掷开关K进行变换），观察两电表读数变化情况，来选择电流表的接法．设两表的量程及所接电源都合适．
（1）当K分别接a和接b时，发现电流表读数比电压表计数变化明显，则应采用K接______点的方法
（2）用上述接法测出的Rx值比它的真实值______．误差是由于______造成的．
（3）若已知电压表内阻RV，电流表内阻RA，测量时电压表和电流表读数分别为U和I，则被测电阻真实值计算表达式Rx=______
（4）要描绘出该被测电阻的伏安特性曲线，除上面图示中测量电路中已有的器件外，还有电源、开关、导线和______．并把测量电路的E、F两点接入完整的电路中（画出虚线内的电路图）

5、实验题  某同学通过实验研究小灯泡的电压与电流的关系。可用的器材如下：电源（电动势3V，内阻1Ω）、电键、滑动变阻器（最大阻值20Ω）、电压表、电流表、小灯泡、导线若干。

（1）实验中移动滑动变阻器滑片，得到了小灯泡的U-I图象如图a所示，则可知小灯泡的电阻随电压增大而 ?填“增大”、“减小”或“不变”）；

（2）根据图a，在图b中把缺少的导线补全，连接成实验的电路（其中电流表和电压表分别测量小灯泡的电流和电压）；
（3）若某次连接时，把AB间的导线误接在AC之间，合上电键，任意移动滑片发现都不能使小灯泡完全熄灭，则此时的电路中，小灯泡可能获得的最小功率是 ?W（本小题若需要作图，可画在图a中）。
