1、简答题  有一个小灯泡上标有“4.8V?2W”的字样，现在测定小灯泡在不同电压下的电功率，并作出小灯泡的电功率P与它两端电压的平方U2的关系曲线．有下列器材可供选用：
A．电压表V1（0～3V，内阻3kΩ）
B．电压表V2（0～15V，内阻15kΩ）
C．电流表A（0～0.6A，内阻约1Ω）
D．定值电阻R1=3kΩ
E．定值电阻R2=15kΩ
F．滑动变阻器R（10Ω，2A）
G．学生电源（直流6V，内阻不计）
H．开关、导线若干
（1）为了使测量结果更加准确，实验中所用电压表应选用______，定值电阻应选用______（均用序号字母填写）；
（2）为尽量减小实验误差，并要求从零开始多取几组数据，请在方框内画出满足实验要求的电路图；
（3）根据实验做出P-U2图象，下面的四个图象中可能正确的是______．

2、实验题  本题为选做题，考生只选择一题作答，若两题都作答，则按24-1题计分．

3、选择题  有一个灵敏电流表的内阻是Rg=200Ω，满刻度电流值是Ig=500?，现欲把这电流表改装成量程为1.0V的电压表，正确的方法是（?）
A．应串联一个0.1Ω的电阻
B．应并联一个0.1Ω的电阻
C．应串联一个1800Ω的电阻
D．应并联一个1800Ω的电阻

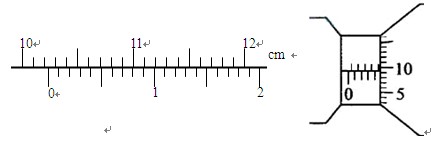

4、实验题  （8分）（1）下图中，游标卡尺读数?mm，螺旋测微器读数?mm

(2)多用电表粗测电阻，已经调零且选择开关指向欧姆挡“×10”挡位，发现指针的偏转角度太大，这时他应将选择开关换成欧姆挡的“________”挡位(选填“×100”或“×1”)；调零后测量，其表盘及指针所指位置如图，则待测电阻为________ Ω.

5、实验题  电动自行车的一块电瓶标称电动势为12 V，但用久以后性能会下降。表现之一为电瓶的电动势变小，内阻变大。某兴趣小组将某电动自行车的一块旧电瓶充满电后测量它的电动势和内阻。现有下列器材可用：
电流表A：量程0?600 mA，内阻约2Ω?电流表G：量程0?500 ?A，内阻Rg="200" Ω
电压表V：量程0?3 V，内阻约5 kΩ?定值电阻R1="19800" Ω
定值电阻R2="9800" Ω?滑动变阻器R3：0?100Ω，1 A
滑动变阻器R4：0?1000Ω，1 A ?电键一只，导线若干
待测电瓶E
（1）请选择合适的器材在下边虚线框中画出实验电路图(器材必须标明符号）。

（2）兴趣小组记录了实验数据，并通过计算得到了6组电压U和对应电流I的值，作出了U—I图象。由图象可得这块旧电瓶的电动势为?V，内阻为?Ω
