3、实验题  如图所示,是用来做电磁感应实验装置的示意图,当闭合开关S时,发现电流表的指针向左偏转一下后,又回到中央位置.现继续进行实验

（1）把原线圈插入副线圈的过程中,电流表的指针将                      (填“向左偏”或“向右偏”或“在中央位置”) .
(2)把原线圈插入副线圈后电流表的指针将(填“向左偏”或“向右偏”或“在中央位置”)
(3)原、副线圈保持不动,把变阻器滑动片P向右移动过程中,电流表的指针将 (填“向左偏”或“向右偏”或“在中央位置不动”)

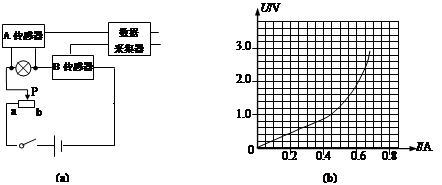

4、实验题  (8分)某同学利用图(a)所示装置进行DIS实验来测绘小灯泡的U-I特性曲线，画出小灯泡的U-I特性曲线如图(b)。请完成下列问题：

(1)电路图(a)中“A传感器”是_________传感器，“B传感器”是_________传感器；
(2)由图(b)可知，小灯泡灯丝电阻的变化规律是：阻值随电流的增大而_____________；
(3)现将该小灯泡与一阻值为2Ω的定值电阻串联后接在电动势为3.0V，内阻为1Ω的电源两端，电路中的电流约为______________A。

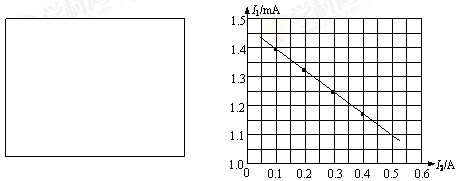

5、实验题  某同学对实验室的一个多用电表中的电池进行更换时发现，里面除了一节1．5 V的干电池外，还有一个方形的电池（层叠电池）．为了测定该电池的电动势和内电阻，实验室中提供有下列器材：
A．电流表G（
