参考答案：AD

本题解析：电压表是电流计和电阻串联改装成的，两个电压表串联后，所有元器件都是串联关系，电流计相同，电流相同则指针偏角相同；相同偏角不同电压表表示的数值不同，示数就不同
故选AD
考点：电表的改装
点评：中等难度。

本题难度：一般

3、实验题  如图所示,是用来做电磁感应实验装置的示意图,当闭合开关S时,发现电流表的指针向左偏转一下后,又回到中央位置.现继续进行实验

（1）把原线圈插入副线圈的过程中,电流表的指针将                      (填“向左偏”或“向右偏”或“在中央位置”) .
(2)把原线圈插入副线圈后电流表的指针将(填“向左偏”或“向右偏”或“在中央位置”)
(3)原、副线圈保持不动,把变阻器滑动片P向右移动过程中,电流表的指针将 (填“向左偏”或“向右偏”或“在中央位置不动”)

参考答案：（1）向左偏 （2）在中央位置 （3）向左偏

本题解析：当闭合开关S时,发现电流表的指针向左偏，说明当穿过副线圈中的磁通量增大时，电流表向左偏，所以把原线圈插入副线圈的过程中, 穿过副线圈中的磁通量增大，电流表向左偏，
把原线圈插入副线圈后，副线圈中的磁通量恒定不变，所以没有感应电流，故不会发生偏转，
原、副线圈保持不动,把变阻器滑动片P向右移动过程中,原线圈中的电流增大，穿过副线圈的磁通量增大，故电流表向左偏转，
考点：产生感应电流的条件．
点评：本题通过实验现象，总结产生感应电流的条件和感应电流的方向的影响因素．

本题难度：一般

4、实验题  (8分)某同学利用图(a)所示装置进行DIS实验来测绘小灯泡的U-I特性曲线，画出小灯泡的U-I特性曲线如图(b)。请完成下列问题：

(1)电路图(a)中“A传感器”是_________传感器，“B传感器”是_________传感器；
(2)由图(b)可知，小灯泡灯丝电阻的变化规律是：阻值随电流的增大而_____________；
(3)现将该小灯泡与一阻值为2Ω的定值电阻串联后接在电动势为3.0V，内阻为1Ω的电源两端，电路中的电流约为______________A。

参考答案：(1)电压；电流；(2)先不变后增大；(3)0.52（0.50~0.53）

本题解析：(1)电路图(a)中“A传感器”是电压传感器，“B传感器”是电流传感器；

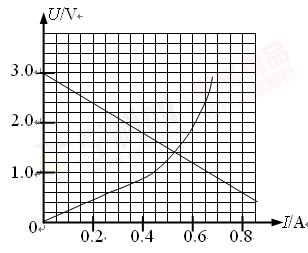

(2)由图(b)可知，由于U-I线上各点与原点连线的斜率为灯泡的电阻，则小灯泡灯丝电阻的变化规律是：阻值随电流的增大先不变后变大；(3)将2Ω的定值电阻看做电源的内阻，则灯泡两端的电压随电流变换关系为，即U=3-3I；将此图线画在灯泡的U-I图像中，如图；两图线的交点即为电路的工作点,可知I=0.52A；

考点：测绘小灯泡的U-I特性曲线

本题难度：一般

5、实验题  某同学对实验室的一个多用电表中的电池进行更换时发现，里面除了一节1．5 V的干电池外，还有一个方形的电池（层叠电池）．为了测定该电池的电动势和内电阻，实验室中提供有下列器材：
A．电流表G（

参考答案：

本题解析：

本题难度：困难
