1、实验题  有一个额定电压为2.8 V，功率约为0.8 W的小灯泡，现要用伏安法描绘这个灯泡的I-U图线，有下列器材供选用：
A．电压表(0～3 V，内阻6 kΩ)
B．电压表(0～15 V，内阻30 kΩ)
C．电流表(0～3 A，内阻0.1 Ω)
D．电流表(0～0.6 A，内阻0.5 Ω)
E．滑动变阻器(最大阻值10 Ω，额定电流5 A)
F．滑动变阻器(最大阻值200 Ω，额定电流0.5 A)
G．直流电源(电动势3 V，内阻不计)

（1）电压表应选用________，电流表应选用________，滑动变阻器应选用________．(用序号字母表示)
（2）在上面的实物图中用笔画线代替导线，将图甲的电路连接好。
（3）由图乙中小灯泡的伏安特性曲线可知，小灯泡灯丝的电阻随温度的升高而_______（填“增大”、“减小”或“不变”）；当小灯泡两端所加电压为2.00V时，其灯丝电阻值约为_______Ω．（保留两位有效数字）

2、实验题  某同学要测量一节干电池的电动势和内阻，实验器材仅有一个电压表（内阻很大）、一个电阻箱、一个开关和导线若干，该同学按如图所示电路进行实验，测得的数据如下表所示．

（1）根据表中提供的数据，若利用图像确定电池的电动势和内电阻，则可作以下四项中的     项图像；

3、选择题  已知满偏电流为2mA、内阻为500Ω的电流表，给它串联一个14.5kΩ的电阻后，作为电压表使用，该电压表的量程为
A．10V      B．29V    C．30V     D．100V

4、实验题  利用如图甲所示电路图可以测定定值电阻R0的阻值、电源电动势E及内电阻r的值，利用实验测出的数据作出U-I图线如图乙所示。

（1）测得a图线的电压表应该是              （填“V1”或“V2”）
（2）要使实验中测量定值电阻R0的误差可能小，对电流表A的内电阻大小的要求是          ；（选填字母代号）
A、尽可能选小一点
B、尽可能选大一点
C、无要求
（3）要使实验中测量电源电动势E和内阻r的误差尽可能
小对电压表V1的内电阻大小的要求是             ；（选填字母代号）
A、尽可能选小一点             B、尽可能选大一点          C、无要求

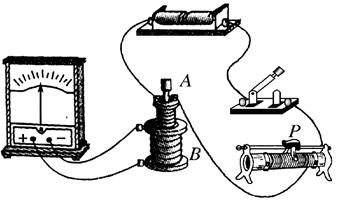

5、选择题  现将电池组、滑动变阻器、带铁芯的线圈A、线圈B、电流计及电键如图连接．下列说法正确的是:

A．线圈A插入线圈B中后，电键闭合和断开的瞬间电流计指针均不会偏转
B．电键闭合后，滑动变阻器的滑片P匀速滑动，会使电流计指针静止在中央零刻度
C．电键闭合后，线圈A插入或拔出都会引起电流计指针偏转
D．电键闭合后，只有滑动变阻器的滑片P加速滑动，电流计指针才能偏转
