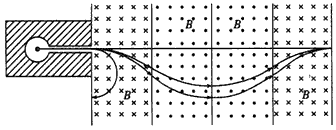

1、计算题  有一个放射源水平放射出α、β和γ三种射线，垂直射入如图所示磁场。区域I和Ⅱ的宽度均为d，各自存在着垂直纸面的匀强磁场，两区域的磁感应强度大小B相等，方向相反（粒子运动不考虑相对论效应）。
（1）若要筛选出速率大于v1的β粒子进入区域Ⅱ，求磁场宽度d与B和v1的关系；
（2）若B=0.003 4 T，v1=0.1c（c是光速），则可得d；α粒子的速率为0.001c，计算α和γ射线离开区域I时的距离；并给出去除α和γ射线的方法；
（3）当d满足第（1）小题所给关系时，请给出速率在v1＜v＜v2区间的β粒子离开区域Ⅱ时的位置和方向；
（4）请设计一种方案，能使离开区域Ⅱ的B粒子束在右侧聚焦且水平出射。已知：电子质量me=9.1×10-31 kg，α粒子质量mα=6.7×10-27 kg，电子电荷量q=1.6×10-19 C，（x≤1时）。

参考答案：解：（1）根据带电粒子在磁场中受洛伦兹力作用后做圆周运动的规律
? ①
由临界条件得d、B和v1的关系为? ②
（2）由①式可得α粒子的回旋半径
由②式得
竖直方向的距离为
可见通过区域I的磁场难以将α粒子与γ射线分离。可用薄纸挡去α粒子，须用厚铅板挡掉γ射线
（3）在上述磁场条件下，要求速率在v1＜v＜v2，区间的β粒子离开区域Ⅱ时的位置和方向，先求出速度为v2的β粒子所对应的圆周运动半径
该β粒子从区域Ⅰ磁场射出时，垂直方向偏离的距离为
同理可得从区域Ⅱ射出时，垂直方向偏离的距离为
同理可得，与速度为v1对应的β粒子垂直方向偏离的距离为
速率在v1＜v2＜v3，区间射出的β粒子束宽为Y1－Y2，方向水平向右
（4）由对称性可以设计出如图所示的磁场区域，最后形成聚焦，且方向水平向右

本题解析：

本题难度：困难

2、填空题  如图11所示，一束电子（电量为e）以速度v垂直射入磁感强度为B，宽度为d的匀强磁场中，穿透磁场时速度方向与电子原来入射方向的夹角是30°，则电子的质量是        ，穿透磁场的时间是         。

参考答案：m=2dBe/v        t=πd/3v。

本题解析：根据几何关系可知运动半径为2d，，所以可得电子质量m=2dBe/v
周期，电子在磁场中转过30°角，所以穿透磁场的时间t=T/12=πd/3v
故答案为：m=2dBe/v         t=πd/3v

本题难度：简单

3、计算题  （１４分）如左图所示，x≥0的区域内有如右图所示大小不变、方向随时间周期性变化的磁场，磁场方向垂直纸面向外时为正方向。现有一质量为m、带电量为q的正电粒子，在t=0时刻从坐标原点O以速度v沿着与x轴正方向成75°角射入。粒子运动一段时间到达P点，P点坐标为(a,a),此时粒子的速度方向与延长线的夹角为30°.粒子在这过程中只受磁场力的作用。

(1)若B为已知量,试求粒子在磁场中运动时的轨道半径R及周期T的表达式。
(2)说明在OP间运动的时间跟所加磁场的变化周期T之间应有什么样的关系才能使粒子完成上述运动。
(3)若B为未知量,那么所加磁场的变化周期T、磁感强度B0的大小各应满足什么条件，才能使粒子完成上述运动？(写出T及B0各应满足条件的表达式)

参考答案：(1) 2 m/qB?(2) 由O至P运动过程,也可能在磁场变化半周期奇数倍时完成? (3) B="(2k-1)" mv/2aq

本题解析：(1)Bqv=mv2/R
R=mv/qB
T运="2R" /v="2" m/qB
(2)由粒子经过O点与P点的速度方向以及B方向可判断.
由O至P运动的过程可能在磁场变化的半个周期内完成.
当磁场方向改变时,粒子绕行方向也变化,由于磁场方向变化的周期性,因此粒子绕行方向也具有周期性.由此可知,由O至P运动过程,也可能在磁场变化半周期奇数倍时完成.
(3)如答图所示:O→P运动过程,可能恰转过一个1/6圆周完成,若 磁场变化半周期.

T/2≥T运/6?T≥T运/3
即T≥2m/3qB可能仅运动一个1/6圆周就达P点，此时OP=R=a=mv/qB
B=mv/qa
∴T≥2m/3q=2a/3v
若粒子运动在磁场变化的半周期的奇数倍时间内完成，则(2k-1)T/2=(2k-1)T运 /6(k=1,2,3……)
T=T运/3=2m/3q
由答图一,此时OP=(2k-1)R
∴?a="(2k-1)" mv/qB
B="(2k-1)" mv/2aq? (k=1,2,3,……)?
④代入③得T= ?a/3(2k-1)v?(k=1,2,3,……)
①④结合得B="(2k-1)" mv/2aq

本题难度：一般

4、简答题  如图所示，在y轴右上方有一匀强磁场，磁感应强度为B，方向垂直纸面向外．在x轴的下方有一匀强电场，场强为E，方向平行x轴向左．有一铅板放置在y轴处且与纸面垂直．现有一质量为m、带电量为q的粒子由静止经过加速电压为U的电场加速，然后以垂直与铅板的方向从A处穿过铅板，而后从x轴的D处以与x轴正方向夹角为60°的方向进入电场和磁场重叠的区域，最后到达y轴上的C点．已知OD长为L，不计重力．求：
（1）粒子经过铅板时损失的动能；
（2）粒子到达C点时速度的大小．

参考答案：（1）根据洛伦兹力提供向心力得：qvB=mv2r
由动能定理可知此带电粒子穿过铅板前的动能为：Ek0=qU
又由几何知识可得：Lr=sin60°
即：r=2L

本题解析：

本题难度：一般

5、选择题  如图所示，MN为两个匀强磁场的分界面，两磁场的磁感应强度大小的关系为B1=2B2，一带电荷量为+q、质量为m的粒子从O点垂直MN进入B1磁场，则经过多长时间它将向下再一次通过O点（　　）
A．
B．
C．
D．
