1、计算题  有一个放射源水平放射出α、β和γ三种射线，垂直射入如图所示磁场。区域I和Ⅱ的宽度均为d，各自存在着垂直纸面的匀强磁场，两区域的磁感应强度大小B相等，方向相反（粒子运动不考虑相对论效应）。
（1）若要筛选出速率大于v1的β粒子进入区域Ⅱ，求磁场宽度d与B和v1的关系；
（2）若B=0.003 4 T，v1=0.1c（c是光速），则可得d；α粒子的速率为0.001c，计算α和γ射线离开区域I时的距离；并给出去除α和γ射线的方法；
（3）当d满足第（1）小题所给关系时，请给出速率在v1＜v＜v2区间的β粒子离开区域Ⅱ时的位置和方向；
（4）请设计一种方案，能使离开区域Ⅱ的B粒子束在右侧聚焦且水平出射。已知：电子质量me=9.1×10-31 kg，α粒子质量mα=6.7×10-27 kg，电子电荷量q=1.6×10-19 C，（x≤1时）。

2、填空题  如图11所示，一束电子（电量为e）以速度v垂直射入磁感强度为B，宽度为d的匀强磁场中，穿透磁场时速度方向与电子原来入射方向的夹角是30°，则电子的质量是        ，穿透磁场的时间是         。

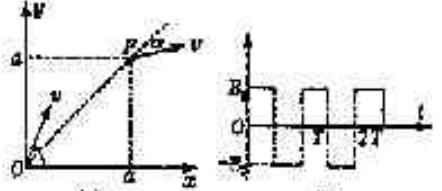

3、计算题  （１４分）如左图所示，x≥0的区域内有如右图所示大小不变、方向随时间周期性变化的磁场，磁场方向垂直纸面向外时为正方向。现有一质量为m、带电量为q的正电粒子，在t=0时刻从坐标原点O以速度v沿着与x轴正方向成75°角射入。粒子运动一段时间到达P点，P点坐标为(a,a),此时粒子的速度方向与延长线的夹角为30°.粒子在这过程中只受磁场力的作用。

(1)若B为已知量,试求粒子在磁场中运动时的轨道半径R及周期T的表达式。
(2)说明在OP间运动的时间跟所加磁场的变化周期T之间应有什么样的关系才能使粒子完成上述运动。
(3)若B为未知量,那么所加磁场的变化周期T、磁感强度B0的大小各应满足什么条件，才能使粒子完成上述运动？(写出T及B0各应满足条件的表达式)

4、简答题  如图所示，在y轴右上方有一匀强磁场，磁感应强度为B，方向垂直纸面向外．在x轴的下方有一匀强电场，场强为E，方向平行x轴向左．有一铅板放置在y轴处且与纸面垂直．现有一质量为m、带电量为q的粒子由静止经过加速电压为U的电场加速，然后以垂直与铅板的方向从A处穿过铅板，而后从x轴的D处以与x轴正方向夹角为60°的方向进入电场和磁场重叠的区域，最后到达y轴上的C点．已知OD长为L，不计重力．求：
（1）粒子经过铅板时损失的动能；
（2）粒子到达C点时速度的大小．

5、选择题  如图所示，MN为两个匀强磁场的分界面，两磁场的磁感应强度大小的关系为B1=2B2，一带电荷量为+q、质量为m的粒子从O点垂直MN进入B1磁场，则经过多长时间它将向下再一次通过O点（　　）
A．
B．
C．
D．
