参考答案：A、由图示可知，a插孔与内置电源负极相连，则a插孔是“+”插孔，a孔应查红表笔，故A正确；
B、欧姆表刻度盘不均匀，右侧稀疏左侧密集，故B错误；
C、用×100Ω挡测量时，若指针指在0Ω附近，说明所选档位太大，应换小挡，应换用×10Ω挡，故C错误；
D、测灯泡电阻时应把灯泡从电路中断开，其温度笔灯泡正常发光时的温度低，电阻小于灯泡正常发光时的电阻，因此测量“220V100W”的灯泡的电阻，会发现测量的电阻比4840Ω小，故D正确；
故选：AD．

本题解析：

本题难度：一般

2、简答题  如图所示，长为L（L=ab=dc），高为L（L=bc=ad）的矩形区域abcd内存在着匀强电场．电量为q、质量为m、初速度为v0的带电粒子从a点沿ab方向进入电场，不计粒子重力．
（1）若粒子从c点离开电场，求电场强度的大小
（2）若粒子从bc边某处离开电场时速度为v，求电场强度的大小
（3）若粒子从cd边某处离开电场时速度为v，求电场强度的大小．

参考答案：（1）a→c过程粒子类平抛?沿v0方向：L=v0t
垂直v0方向：L=12at2
a=qE1m
解得：E1=2mv20qL
（2）离开电场时垂直v0方向：vy=

本题解析：

本题难度：一般

3、填空题  电动自行车的一块电瓶标称电动势为12V，但用久以后性能会下降，表现之一为电瓶的电动势变小，内阻变大．某兴趣小组将某电动自行车的一块旧电瓶充满电后测量它的电动势和内阻．现有下列器材可用：
电流表A，量程0～600mA，内阻约2Ω
电流表G，量程0～500μA，内阻

参考答案：（1）由于电瓶电动势为12V，而电压表的量程小于12V，
所以要进行电表的改装，电流表G与R1串联后量程为U=10V，
要保证电流表的指针偏转较大，所以滑动变阻器选用R3．组成电路如图：

（2）根据实验数据画出U-I图象．

（3）在U-I图象中纵坐标的截距代表的是电源的电动势，直线的斜率代表的是电源的内阻的大小．
所以电动势E=11.1V，内阻r=△U△I=9.5Ω
故答案为：（1）如图（2）如图
（3）11.1，9.5

本题解析：

本题难度：一般

4、选择题  试根据平抛运动原理设计测量弹射器弹丸出射初速度方法。提供实验器材：弹射器(含弹丸，如图13所示。铁架台(带有夹具)、米尺
(1)在方框中画出你所设计实验的示意图。

(2)在安装弹射器时应注意：______? _____。
(3)实验中需要测量的量(并在示意图中用字母标出)：___? _? __。
(4)由于弹射器每次射出的弹丸初速度不可能完全相等，在实验中应采取的方法是:___。
(5)计算公式：______________________

参考答案：

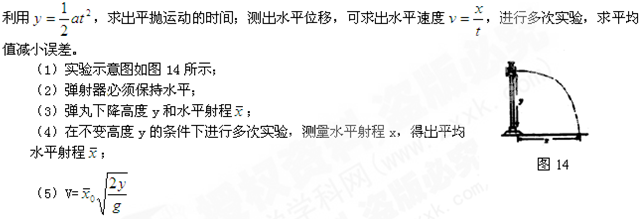

本题解析：(1)弹射器只有保持水平，才能使弹出的弹丸做平抛运动，测得下降高度y，和水平位移x，可求得水平速度，实验装置如下图

(2)在安装弹射器时应注意：弹射器保持水平
(3)实验中需要测量的量，下降高度y，和水平位移x
(4)由于弹射器每次射出的弹丸初速度不可能完全相等，在实验中应采取的方法是:多次测量取其平均值
(5)计算公式：

本题难度：简单

5、选择题  虚线框内存在着匀强电场（方向未知），有一正电荷（重力不计）从bc边上的M点以速度v0射进电场内，最后从cd边上的Q点射出电场，下列说法正确的是（ ? ）
A．电场力一定对电荷做了正功
B．电场方向可能垂直ab边向右
C．电荷运动的轨迹可能是一段圆弧
D．电荷的运动一定是匀变速运动
