1、填空题  用半偏法测电流表内阻，提供的器材如下：
干电池（电动势E约为1.5V，内阻r约为10Ω）、待测电流表A（0～50μA，内阻约4kΩ）、电阻箱R1、R2（均为0～99999.9Ω）、电键、导线若干．
（1）实验电路如图，有关实验操作及测量如下：
①只闭合S，当调节R1到26090.0Ω时，电流表A满偏；
②再闭合S1，R2调为3770.0Ω时，电流表A半偏，由此可得电流表的内阻Rg的测量值为?Ω．
（2）半偏法测量电流表内阻时，要求R1＞＞Rg（比值R1/Rg越大，测量误差越小），本实验中R1虽比Rg大，但两者之比不是很大，因此导致Rg的测量误差较大．具体分析如下：电流表A半偏时的回路总电阻比全偏时的回路总电阻?（填“偏大”或“偏小”），导致这时的总电流?（选填“变大”或“变小”），半偏时R2?Rg（填“大于”或“小于”）．
（3）为减小Rg的测量误差，可以通过补偿回路总电阻的方法，即把半偏时回路的总电阻的变化补回来．具体的数值可以通过估算得出，实际操作如下：在（1）中粗测出Rg后，再把R1先增加到?Ω[用第（1）问中的有关条件求得具体数值]，再调节R2使电流表?．用这时R2的值表示Rg的测量值，如此多次补偿即可使误差尽量得以减小．

2、简答题  在使用万用表的欧姆档测量电阻时，使用前指针已指在左边零刻度，然后将选择开关打至任何倍率的档位，两表笔短接调零时发现，指针始终无法指到电阻零刻度，最多只能向右偏至图1示位置，为了解决问题，下列的哪些做法是可行的：______
A．利用螺丝刀调节机械调零旋纽，使指针偏至电阻零刻度
B．更换新电池．
欧姆表修理好后，为了测定电阻R的阻值，某同学将电键断开，选择适当的倍率并进行调零，然后将红黑表笔接在图2 AB两点间，则其测量值比真实值______（填“偏大”、“偏小”或“相等”）

3、简答题  某组同学利用如下器材测定一种电池的电动势和内阻：
①定值电阻R，标有“XΩ，1A”；②滑动变阻器Rx，变化范围0～54Ω，额定电流1A；
③理想电流表；④理想电压表；⑤待测电池；⑥电键导线若干
（1）甲同学按如图a连接了实验线路，将滑片从某一点逐渐向左移动后，得到了表一的U、I数据，则可知电源电动势大小为______V，内阻为______Ω．
表一：

4、简答题  如图所示，ABC是固定在竖直平面内的绝缘圆弧轨道，圆弧半径为R．A点与圆心O等高，B、C点处于竖直直径的两端．PA是一段绝缘的竖直圆管，两者在A点平滑连接，整个装置处于方向水平向右的匀强电场中．一质量为m、电荷量为+q的小球从管内与C点等高处由静止释放，一段时间后小球离开圆管进入圆弧轨道运动．已知匀强电场的电场强度E=

5、实验题  某同学做“测量金属丝电阻率”的实验。
（1）首先，他用螺旋测微器在被测金属丝上的三个不同位置各测一次直径，并求出其平均值作为金属丝的直径d。其中某次测量如图所示，这次测量对应位置金属导线的直径为__________mm；

（2）然后他测量了金属丝的电阻。实验中使用的器材有：
a．金属丝（长度x0为1.0m，电阻约5Ω~6Ω）
b．直流电源（4.5?V，内阻不计）
c．电流表（200mA，内阻约1.0Ω）
d．电压表（3V，内阻约3kΩ）
e．滑动变阻器（50Ω，1.5A）
f．定值电阻R1?(5.0Ω，1.5A）
g．定值电阻R2?(10.0Ω，1.0A）
h．定值电阻R3?（100.0Ω，1.0A）
i．开关，导线若干
该同学实验时的电路图如图所示，且在实验中两块电表的读数都能接近满偏值，定值电阻应该选_____________（选填“R1”、“R2”或“R3”）；

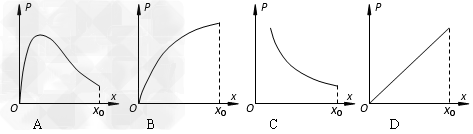

（3）设法保持金属丝的温度不变，而逐渐减小上述金属丝（长度为x0）接入电路的长度x，当电压表的示数保持不变时，下列图象中正确反映了金属丝电阻消耗的功率P随x变化规律的是_________。
