1、实验题  在做“描绘小灯泡的伏安特性曲线”的实验中，采用的仪器有：电源E（电动势6 V，内阻不计）；额定电压4.0 V的小灯泡L；电流表A（量程0.6 A，内阻约2Ω）；电压表V（量程5 V，内阻约15 kΩ）；滑动变阻器R（最大阻值15Ω）；开关S，导线若干。实验中要求加在小灯泡上的电压从零到小灯泡的额定电压连续可调。

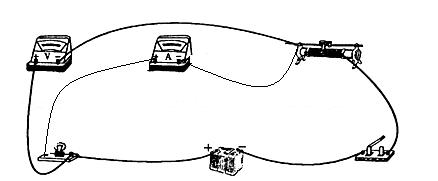

I．在做实验时，连成的实物电路图如下：

请你指出上述实验电路图中的错误之处：
①? ▲?
②? ▲?
Ⅱ．请你在虚线方框中画出实验所用的正确电路原理图。

Ⅲ．如图所示为某同学根据正确的实验电路图所测的几组数据画出的I-U图象。图象是一条曲线而不是直线的原因是??；从图象中可求得小灯泡正常发光时的电阻是? ▲ ??Ω。

参考答案：I．①电流表没有接成外接电路?
②滑动变阻器没有接成分压电路。
Ⅱ．见右图
?
Ⅲ．灯丝电阻随温度而改变（灯丝电阻随I或随U改变亦可）
10Ω（9.5Ω到10.5Ω之间都给分）

本题解析：略

本题难度：简单

2、选择题  关于电动势下列说法中正确的是（　　）
A．在电源内部把正电荷从负极移到正极，非静电力做功，电能增加
B．对于给定的电源，移动正电荷非静电力做功越多，电动势就越大
C．电动势越大，说明非静电力在电源内部把正电荷从负极向正极送单位电荷量做功越多
D．电动势越大，说明非静电力在电源内部把正电荷从负极向正极移送电荷量越多

参考答案：AC

本题解析：

本题难度：一般

3、实验题  某同学要测量一均匀新材料制成的圆柱体的电阻率ρ。步骤如下：

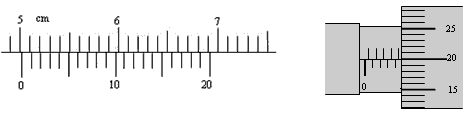

（1）用游标为20分度的卡尺测量其长度如图，由图可知其长度为_____________mm；

（2）用螺旋测微器测量其直径如上图，由图可知其直径为_____________mm；
（3）用多用电表的电阻“×10”挡，按正确的操作步骤测此圆柱体的电阻，表盘的示数如图，则该电阻的阻值约为_____________Ω；

（4）该同学想用伏安法更精确地测量其电阻R，现有的器材及其代号和规格如下：
待测圆柱体电阻R
电流表A1（量程0～4mA，内阻约50Ω）
电流表A2（量程0～10mA，内阻约30Ω）
电压表V1（量程0～3V，内阻约10kΩ）
电压表V2（量程0～15V，内阻约25kΩ）
直流电源E（电动势4V，内阻不计）
滑动变阻器R1（阻值范围0～15Ω，允许通过的最大电流2.0A）
滑动变阻器R2（阻值范围0～2kΩ，允许通过的最大电流0.5A）
开关S、导线若干
为使实验误差较小，要求测得多组数据进行分析，请在下框中画出测量的电路图，并标明所用器材的代号。

（5）若该同学用伏安法跟用多用电表测量得到的R测量值几乎相等，由此可估算此圆柱体的电阻率ρ=_____________Ω·m。

参考答案：（1）50.15
（2）4.700
（3）220 （4）（5）

本题解析：

本题难度：困难

4、选择题  如图所示，两平行金属板间有一匀强电场，板长为L，板间距离为d，在板右端L处有一竖直放置的光屏M，一带电荷量为q、质量为m的质点从两板中央射入板间，最后垂直打在M屏上，则下列结论正确的是（　　）
A．板间电场强度大小为mg/q
B．板间电场强度大小为2mg/q
C．质点在板间的运动时动能的增加量等于电场力做的功
D．质点在板间的运动时间大于它从板的右端运动到光屏的时间
