1、简答题  金属滑杆ab连着一弹簧，水平地放置在两根互相平行的光滑金属导轨cd、ef上，如图所示，垂直cd与ef有匀强磁场，磁场方向如图所示，合上开关S，弹簧伸长2cm，测得电路中电流为5A，已知弹簧的劲度系数为20N/m，ab的长为L=0.1m．求匀强磁场的磁感应强度的大小是多少？

2、填空题  把一线框从一匀强磁场中拉出，如图所示。第一次拉出的速率是 v ，第二次拉出速率是 2 v ，其它条件不变，则前后两次拉力大小之比是           ，拉力功率之比是       ，线框产生的热量之比是         ，通过导线截面的电量之比是           。

3、计算题  （6分）如图所示，足够长的光滑金属框竖直放置，框宽L＝0.5 m框的电阻不计，匀强磁场磁感应强度B＝1 T，方向与框面垂直，金属棒MN的质量为100 g，电阻为1 Ω．现让MN无初速地释放并与框保持接触良好的竖直下落，从释放到达到最大速度的过程中通过棒某一横截面的电量为2 C，求此过程中回路产生的电能．（空气阻力不计，g＝10 m/s2）
?

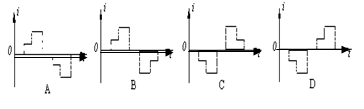

4、选择题  如图所示的异形导线框，匀速穿过一匀强磁场区，导线框中的感应电流i随时间t变化的图象是（设导线框中电流沿abcdef为正方向）　（?）

5、选择题  如图所示，半径为r的n匝圆形线圈套在边长为L的正方形abcd之外，匀强磁场仅在正方形区域内且垂直穿过正方形所在平面，当磁感应强度以
