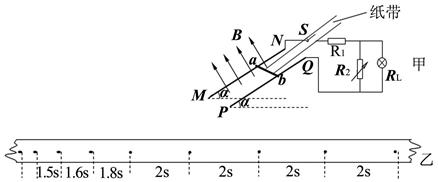

1、计算题  【2012?山东模拟】如下图甲所示，两足够长平行光滑的金属导轨MN、PQ相距为L，导轨平面与水平面夹角α，导轨电阻不计。匀强磁场垂直导轨平面向上，长为L的金属棒ab垂直于MN、PQ放置在导轨上，且始终与导轨电接触良好，金属棒的质量为m、电阻为R，另有一条纸带固定金属棒ab上，纸带另一端通过打点计时器（图中未画出），且能正常工作。在两金属导轨的上端连接右端电路，灯泡的电阻RL=4R，定值电阻R1=2R，电阻箱电阻调到使R2=12R，重力加速度为g，现将金属棒由静止释放，同时接通打点计时器的电源，打出一条清晰的纸带，已知相邻点迹的时间间隔为T，如下图乙所示，试求：

（1）求磁感应强度为B有多大？
（2）当金属棒下滑距离为S0时速度恰达到最大，求金属棒由静止开始下滑2S0的过程中，整个电路产生的电热。

2、选择题  物理实验中，常用一种叫做“冲击电流计”的仪器测定通过电路的电荷量，如图所示，探测线圈与冲击电流计串联后可用来测定磁场的磁感应强度．已知线圈匝数为n，面积为S，线圈与冲击电流计组成的回路电阻为R.若将线圈放在被测匀强磁场中，开始线圈平面与磁场垂直，现把探测线圈翻转180°，冲击电流计测出通过线圈的电荷量为q，由上述数据可测出被测磁场的磁感应强度为

A．
B．
C．
D．

3、计算题  如图所示，M1N1、M2N2是两根处于同一水平面内的平行导轨，导轨间距离是d=0.5m，导轨左端接有定值电阻R=2Ω，质量为m=0.1kg的滑块垂直于导轨，可在导轨上左右滑动并与导轨有良好的接触，滑动过程中滑块与导轨间的摩擦力恒为f=1N，滑块用绝缘细线与质量为M=0.2kg的重物连接，细线跨过光滑的定滑轮，整个装置放在竖直向上的匀强磁场中，磁场的磁感应强度是B=2T，将滑块由静止释放。设导轨足够长，磁场足够大，M未落地，且不计导轨和滑块的电阻。g=10m/s2，求：
（1）滑块能获得的最大动能；
（2）滑块的加速度为a=2m/s2时的速度；
（3）设滑块从开始运动到获得最大速度的过程中，电流在电阻R上所做的电功是w=0.8J，求此过程中滑块滑动的距离。

4、选择题  如图所示，正方形金属框四条边电阻相等，匀强磁场垂直线框平面且刚好充满整个线框，现以相同的速率分别沿甲、乙、丙、丁四个方向将线框拉出磁场．欲使a、b两点间的电势差最大，则拉力应沿

[? ]
A．甲方向?
B．乙方向?
C．丙方向?
D．丁方向

5、填空题  如图所示，桌面上放一单匝线圈，线圈中心上方一定高度处有一竖立的条形磁体。当磁体竖直向下运动时，穿过线圈的磁通量将?（选填“变大”或“变小”）。在上述过程中，穿过线圈的磁通量变化了0.1Wb，经历的时间为0.5s，则线圈中的感应电动势为?V。
