1、实验题  物理兴趣小组的同学利用图甲所示的实验器材，测绘某个电学元件的伏安特性曲线。下表是他们在实验中记录的一组数据。其中毫安表内阻约为200Ω。

2、实验题  （1）为了测量某一未知电阻Rx的阻值，实验室提供以下器材：电压表（0~3V，内阻约3kΩ）、电流表（0~0.6A，内阻约0. 5Ω）、滑动变阻器（0~15Ω，2A）、电源（E=3V，内阻很小）、开关与导线，某同学设计的实验电路图如图甲所示.


（1）请按甲电路图将图乙中实物连线补齐
（2）图乙中，闭合开关前，应将滑动变阻器P置于       端（选填“a”、“b”）
（3）闭合开关，缓慢调节滑动变阻器，得到多组电压U与电流I的读数，请你根据坐标系中描出的实验数据点画出U-I图线
（4）根据U-I图像求得未知电阻的阻值Rx=       Ω（保留两位有效数字）；实验测出Rx的测量值       真实值（填“>”、“<”或“=”）
（5）利用现有的器材，为了更准确地测量该电阻的阻值，请你对电表的接法提出建议并说明理由      ．

3、实验题  用多用电表测量一个电阻的阻值．将选择开关置于“×1K”挡时，指针位置如图(a)所示，则测量的电阻阻值为_____________Ω。用一量程为5V的伏特表测量某小灯泡的两端的电压时，伏特表位置如图(b)所示，则测得的电压为______________V

4、实验题  用图a的电路测定一节蓄电池的电动势和内阻。为防止调节滑动变阻器时造成短路，电路中连接了一个保护电阻R0。除蓄电池、开关、导线外，可供使用的实验器材还有：

A．电流表(量程0.6A、内阻约0.5Ω)
B．电压表(量程3V，内阻约6kΩ)
C．电压表(量程15V，内阻约30kΩ)
D．定值电阻(阻值1Ω；额定功率5W)
E．定值电阻(阻值10Ω、额定功率10W)
F．滑动变阻器(阻值范围0～10Ω、额定电流2A)
G．滑动变阻器(阻值范围0～200Ω、额定电流lA)
（1）在实验中，电压表应选     ，定值电阻应选     , 滑动变阻器应选    。（填相应仪器的序号）

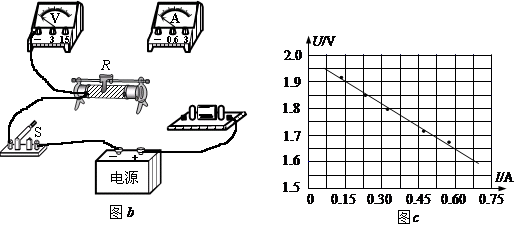

（2）根据电路图a用笔画线代替导线，将实物电路图b补充完整。
（3）图c是某同学利用图b进行实验测得的数据，而绘出的蓄电池路端电压U随电流I变化的U-I图线，则由图线可得蓄电池的电动势E＝     V，内阻r＝       Ω。

5、实验题  某同学需要测定某干电池的电动势和内电阻。已知干电池的电动势约为1.5 V，内阻小于4Ω；电压表（量程0～3V，内阻约3kΩ）、电流表（量程0～0.6A，内阻约1.0Ω）、滑动变阻器有R1（10Ω，2A）和R2（100Ω，0.1 A）各一只．

（1）实验中滑动变阻器应选用         (填“R1”或“R2”)。
（2）在甲图的方框中画出实验电路图。
（3）根据实验中测得多组电压和电流值，在U－I图象中描点得到的如图乙所示，由图可求出该电源电动势E＝          V；内阻r=      Ω。
