1、实验题  某同学采用如图甲所示的电路测定电源电动势和内电阻。已知干电池的电动势约为1.5 V，内阻约为1 Ω；  电压表(0－3 V，3 kΩ)、      电流表(0－0.6A，1.0 Ω)、
滑动变阻器有R1(10 Ω，2 A)和R2(100 Ω，0.1 A)各一只．

①实验中滑动变阻器应选用          (填“R1”或“R2”)。
②在实验中测得多组电压和电流值，得到如图乙所示的U－I图线，
由乙图可较准确地求出该电源电动势E＝          V；内阻，r=      Ω。

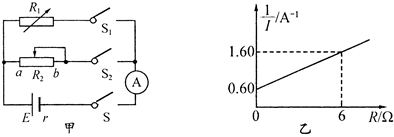

2、实验题  (11分)小华、小刚共同设计了图甲所示的实验电路,电路中的各个器材元件的参数为：电池组(电动势约6V，内阻r约3)、电流表(量程2.0A，内阻rA=0.8)、电阻箱(0～99.9)、滑动变阻器R2(0～Rt)、开关三个及导线若干。他们认为该电路可以用来测电源的电动势、内阻和R2接入电路的阻值。

(1)小华先利用该电路准确地测出了R2接入电路的阻值。
他的主要操作步骤是：先将滑动变阻器滑片调到某位置，接着闭合S、S2，断开S1，读出电流表的示数I；再闭合S、Sl，断开S2，调节电阻箱的电阻值为3.6时，电流表的示数也为I.此时滑动变阻器接入电路的阻值为      .
(2)小刚接着利用该电路测出了电源电动势和内电阻。
①他的实验步骤为：
a．在闭合开关前，调节电阻R1或R2至        (选填“最大值”或“最小值”)，之后闭合开关S，再闭合    (选填“S1”或“S2”)；
b.调节电阻    (选填“R1”或"R2”)，得到一系列电阻值和电流的数据；
c．断开开关，整理实验仪器。
②图乙是他由实验数据绘出的图像，图像纵轴截距与电源电动势的乘积代表      ，电源电动势E=      V，内阻r=       。(计算结果保留两位有效数字)。

3、实验题  如图所示为某同学用多用电表欧姆档测量一个电阻阻值的示数和档位情况，则这个电阻的阻值约为        Ω。如果想测量的更精确些，应怎样调节多用电表后再进行测量？
答                                                          。

4、实验题  有一个小灯泡标有“6 V，0.6W”，现要用伏安法求测小灯泡的I-U图线，要求测量结果尽量准确，备有以下器材供选用：

A．学生电源（直流9 V）
B．电压表（0～5 V，内阻10 kΩ）
C．电压表（0～10 V，内阻20 kΩ）
D．电流表（0～0.3 A，内阻1Ω）
E．电流表（0～0.6 A，内阻0.4Ω）
F．滑动变阻器（0～30 Ω，允许最大电流2 A）
G．滑动变阻器（0～2000 Ω，允许最大电流0.3 A）
H．开关、导线
（1）实验中电压表应选用       ，电流表应选用       （用序号字母表示）
（2）实验中同学应采用安培表       接法（填“外”或“内”），且测量值比真实值偏
       （填“大”或“小”）．根据测量数据得到的伏安特性曲线如上图所示，图中MN段向上弯曲的主要原因是                                   ．（2分）

5、填空题  滑动变阻器使用          联接（填限流式或者分压式）时可以实现被测电路两端电压从0连续可调，从而有效保护电路；使用多用电表测量电阻时，每次更换量程都必须进行            ，使用完后旋钮的位置应该指在                            。
