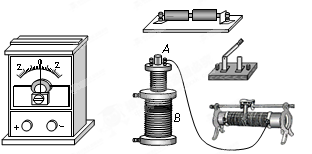

1、实验题 如图所示是“研究电磁感应现象”的实验装置。
小题1:将图中所缺导线补接完整。
小题2:如果在闭合开关时发现灵敏电流计的指针向右偏了一下,那么合上开关后,将原线圈迅速从副线圈拔出时,电流计指针将____?_______;原线圈插入副线圈后,将滑动变阻器滑片迅速向右移动时,电流计指针将___?__________。(以上两空选填“向右偏”、“向左偏”或“不偏转”)
2、实验题 有一个电阻Rx,其阻值为20 Ω左右,现要更精确地测量其电阻,手边现有器材如下:
A.电源E(电动势12.0V,内阻0.5 Ω);
B.电压表(0~3~15 V,内阻大于3 kΩ);
C.电流表(0~0.6~3 A,内阻小于1 Ω);
D.滑动变阻器R1(0~10 Ω,2.0 A);
E.滑动变阻器R2(0~1 750 Ω,0.3 A);
F.开关S和导线若干。
(1)滑动变阻器应选用____(填“R1”或“R2”)。连接电路时,电压表的量程应选___V,电流表的量程应选___A。
(2)请在方框中画出实验电路图。
3、填空题 若某欧姆表表头的满偏电流为5mA,内装一节干电池电动势为1.5V,那么该欧姆表的内阻为________Ω,待测电阻接入红、黑两表笔之间时,指针偏在满刻度的3/4处,则待测电阻的阻值为________Ω,表盘中值刻度是________.
4、实验题 (8分)某同学在研究标有“3V,0.3A”字样的小灯泡的伏安特性曲线的实验中得到一组U和I的数据:
(1)在方框内画出实验电路图;
(2)在方格纸内画出I-U图线;
(3)根据I-U图线分析可以看出,当通过小灯泡的电流逐渐增大时,灯丝电阻的变化情况是?;小灯泡工作电压为3V时,测得实际电功率为_____________W。?
5、实验题 (9分)在做测量电源电动势E和内阻r的实验时,提供的器材是:待测电源一个,内阻为RV的电压表一个(量程略大于电源的电动势),电阻箱一个,开关一个,导线若干。为了测量得更加准确,多次改变电阻箱的电阻R,读出电压表的相应示数U,以为纵坐标,R为横坐标,画出与R的关系图象,如图所示。由图象可得到直线在纵轴上的截距为m,直线的斜率为k,试根据以上信息
(1)在虚线框内画出实验电路图。
(2)写出E、r的表达式,E=" ___________" ;r="_______________"
