1、简答题 如图所示,在水平面内固定一光滑“U”型导轨,导轨间距L=1m,整个装置处在竖直向下的匀强磁场中,磁感强度B=0.5T.一导体棒以v0=2m/s的速度向右切割匀强磁场,导体棒在回路中的电阻r=0.3Ω,定值电阻R=0.2Ω,其余电阻忽略不计.求:
(1)回路中产生的感应电动势;
(2)R上消耗的电功率;
(3)若在导体棒上施加一外力F,使导体棒保持匀速直线运动,求力F的大小和方向.

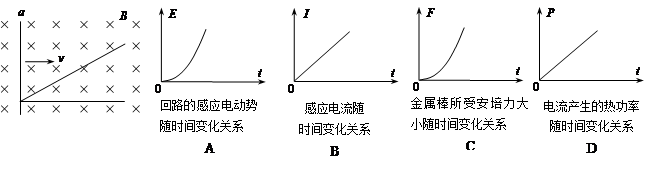

2、选择题 如图所示,一个“∠”型导轨垂直于磁场固定在磁感应强度为的匀强磁场中,是与导轨材料相同、粗细相同的导体棒,导体棒与导轨接触良好.在外力作用下,导体棒以恒定速度向右运动,以导体棒在图所示位置的时刻作为计时起点,下列物理量随时间变化的图像可能正确的是
3、选择题 如图12-4所示的电路,和是两个相同的小电珠,L是一个自感系数很大的线圈,其电阻与R相同.由于存在自感现象,在电键S接通和断开时,小电珠和先后亮暗的次序是(?)
A.接通时先达最亮,断开时先暗
B.接通时先达最亮,断开时先暗
C.接通时先达最亮,断开时后暗
D.接通时先达最亮,断开时后暗
4、选择题 如图1所示,一圆形线圈位于随时间t变化的匀强磁场中,磁感应强度B随t变化规律如图2所示,以i表示线圈中的感应电流,以图1中线圈上箭头所示方向为电流的正方向,以垂直纸面向里的磁场方向为正,则以下的i-t图像中正确的是:
5、选择题 如图所示,有一正方形闭合线圈,在足够大的匀强磁场中运动。下列四个图中能产生感应电流的是
A.图甲
B.图乙
C.图丙
D.图丁
