高考物理答题技巧《静电现象》高频试题特训（2017年最新版）(四) 2017-07-27 12:30:00 来源:91考试网 作者:www.91exam.org 【大 中 小】 微信搜索关注"91考试网"公众号,领30元,获取公务员、事业编、教师等考试资料40G! 1、选择题  如图所示，平行线代表等势线，一个带正电、电量为10-6C的微粒在电场中仅受电场力作用，当它从A点运动到B点时动能减少了10-5J，已知A点的电势为-10V，则以下判断正确的是（　　） A．微粒的运动轨迹如图中的虚线1所示 B．微粒的运动轨迹如图中的虚线2所示 C．B点电势为零 D．B点电势为-20V 参考答案：A、B从A点运动到B点时动能减少，电场力做负功．图中是等势线，电场力与等势线垂直，则电场线在竖直方向上．所以虚线2为所示轨迹，粒子所受电场力竖直向下，从A点运动到B点时，电场力对粒子做负功，动能减小，符合题意．故A错误．B正确． C、D由根据功能关系可知，从A点运动到B点时，电场力对粒子做负功，且WAB=-10-5J，则AB间电势差UAB=WABq=-10V，已知A点的电势为-10V，则B点的电势为零．故C正确，D错误． 故选BC． 本题解析： 本题难度：一般 2、选择题  a、b、c、d四个带电液滴在如图所示的匀强电场中，分别水平向左、水平向右、竖直向上、竖直向下作匀速直线运动，可知（　　） A．a、b为同种电荷，c、d为异种电荷 B．a、b的电势能、机械能均不变 C．c的电势能减少，机械能增加 D．d的电势能减少，机械能减少

参考答案：
A、因a、b、c、d四个带电液滴分别水平向左、水平向右、竖直向上、竖直向下作匀速直线运动，可知受力都处于平衡状态，四个带点液滴均受到竖直向上的电场力作用，可知四个带电液滴带同种电荷，都为正电荷，选项A错误．
B、a、b在水平方向上运动，电场力和重力均不做功，所以电势能和机械能都不变，选项B正确．
C、c竖直向上运动，电场力做正功，电势能转化为机械能，电势能减少，动能不变，重力势能增加，选项C正确．
D、d竖直向下运动，电场力做负功，电势能增加，重力做正功，机械能减少，机械能转化为电势能．选项D错误．
故选BC．

本题解析：

本题难度：简单

3、简答题  在DIS描绘电场等势线实验中．

（1）电源通过正负电极在导电纸上产生的______分布模拟了由二个等量异种电荷产生的电场．
（2）在实验后得到了如图一所示的三组点，试在图中画出经过白色M点的一条电场线（保留必要的作图痕迹）．
（3）（单选题）某同学在一次实验中，操作中途与基准点接触的探针发生了一次移动但没有发觉，其他操作无误．作图后得到了图二所示的两段线，则______
（A）上段曲线不能正确反映电场的等势线
（B）下段曲线不能正确反映电场的等势线
（C）探针可能向右发生了移动
（D）探针可能向左发生了移动．

参考答案：（1）电源通过正负电极在导电纸上产生的电流分布模拟了由二个等量异种电荷产生的电场．
（2）如图：



（3）A、B上段曲线能正确反映基准点接触的探针没发生移动电场的等势线，下段曲线能正确反映基准点接触的探针发生移动电场的等势线．故A、B错误
C、从图中看出下段曲线向右移动了，说明探针可能向右发生了移动．故C正确，D错误
故选C．
故答案为：（1）电流?（2）如图（3）C

本题解析：

本题难度：一般

4、简答题  在用电流表和电压表测定电池的电动势和内阻的实验中，被测的电源是两节干电池串联的电池组，可供选择的实验器材如下：
A、电流表，量程0-0.6A，0-3A
B、电压表，量程0-3V，0-15V
C、滑动变阻器，0-20Ω，2A
D、电键一个，导线若干
（1）为了尽量得到较好效果，电流表量程应选______，电压表量程选______．
（2）如图有甲、乙两个可供选的电路，应选______（填“甲”或“乙”）电路进行实验，实验中误差是由于______表（填“电压表”或“电流表”）的读数比实际值偏______．（填“大”或“小”）

（3）实验后，测得数据，并画出电源的输出特性图象（U-I图象）如图1所示，从图象中可知该电源的电动势为______V，电源内阻为______Ω．

参考答案：（1）因二节干电池的电动势约为3V，故电压表的测量量程不能太大，由题意可知，电压表只能选3V量程的； 通过电源的电流不能太大，故量程0～3A的电流表太大，无法准确测量，故电流表应选量程为0.6A的；
故答案为：0-0.6A，0-3V；
（2）甲图误差来源于电流表的分压作用，可以将电流表的内阻归结到电源中，故电动势测量值不变，内电阻测量值变大；乙图中误差来源与电压表的分流作用，由于电压表内电阻达到几千欧姆，误差较小，故选择乙方案；
故答案为：乙，电流表，小；
（3）U-I图中图象与纵坐标的交点为是电源的电动势，故电动势为3V；
根据斜率表示内电阻求解电源内阻，故内电阻为2Ω．
故答案为：3，2；

本题解析：

本题难度：一般

5、实验题  （18分）

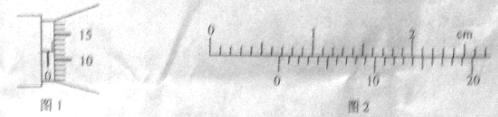

Ⅰ．（1）在测定金属的电阻率实验中，用螺旋测微器测量金属丝的直径，示数如图1所示，读数为__________________mm。
（2）在用单摆测定重力加速度实验中，用游标为20分度的卡尺测量摆球的直径，示数如图2所示，读数为__________________cm。

Ⅱ．太阳能是一种清洁、“绿色”能源。在我国上海举办的2010年世博会上，大量利用了太阳能电池。太阳能电池在有光照时，可以将光能转化为电能，在没有光照时，可以视为一个电学器件。某实验小组根据测绘小灯泡伏安特性曲线的实验方法，探究一个太阳能电池在没有光照时（没有储存电能）的I-U特性。所用的器材包括：太阳能电池，电源E，电流表A，电压表V，滑动变阻器R，开关S及导线若干。
（1）为了达到上述目的，请将图1连成一个完整的实验电路图。
（2）该实验小组根据实验得到的数据，描点绘出了如图2的I-U图像。由图可知，当电压小于2.00V时，太阳能电池的电阻_____________ （填“很大”或“很小”）；当电压为2.80V时，太阳能电池的电阻约为____________。

Ⅲ．利用图示装置进行验证机械能守恒定律的试验时，需要测量物体由静止开始自由下落到某点时的瞬时速度和下落高度。某班同学利用实验得到的纸带，设计了以下四种测量方案。

a.?用刻度尺测出物体下落的高度，并测出下落时间,通过
计算出瞬时速度.
b.?用刻度尺测出物体下落的高度，并通过计算出瞬时
速度.
c.?根据做匀速直线运动时纸带上某点的瞬时速度，等于这点前后
相邻两点间的平均速度，测算出瞬时速度，并通过计算出高度.
d.?用刻度尺测出物体下落的高度，根据做匀速直线运动时纸带
上某点的瞬时速度，等于这点前后相邻两点间的平均速度，测算出瞬时速度。
以上方案中只有一种正确，正确的是?。（填入相应的字母）

参考答案：
I（1）0.617（0.616—0.619）。 （2）0.675
Ⅱ（1）连线如右图。?

（2）很大；1.0×103（965--1040）
Ⅲ.d

本题解析：略

本题难度：一般
