1、简答题  图中R为已知电阻，Rx为待测电阻，K1为单刀单掷开关，K2为单刀双掷开关，V为电压表（内阻极大），E为电源（电阻不可忽略）．现用图中电路测量电源电动势ε及电阻Rx

（1）写出操作步骤：
（2）由R及测得的量，可测得ε=______，Rx=______．

2、计算题  （12分）如图（a）所示，A、B为水平放置的平行金属板，板间距离为d（d远小于板的长和宽）．在两板之间有一个带负电的质点P．已知若在A、B间加电压U0，则质点P可以静止平衡．现在A、B间加上如图（b）所示的随时间t变化的电压u．在t=0时质点P位于A、B间的中点处且初速度为零．已知质点P能在A、B之间以最大的幅度上下运动而又不与两板相碰，求图（b）中u改变的各时刻t1、t2、t3及tn的表达式．（质点开始从中点上升到最高点，及以后每次从最高点到最低点或从最低点到最高点的过程中，电压只改变一次．）

3、简答题  电动自行车现在已经成为人们时尚的代步工具，其中的电池是铅蓄电池，用三块或四块铅蓄电池联后给电动自行车供电．某兴趣小组将一辆旧电动自行车的电池拆下后充满电，测量其中一块铅蓄电池的电动势和内阻．

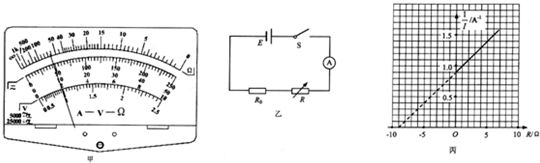

（1）用多用电表直流电压50V挡测量该蓄电池的电动势，电表的指针如图甲所示，其读数为______V．
（2）用图乙所示的电路测量该蓄电池的电动势E和内阻r，图中R0为保护电阻，其阻值为5Ω．改变电阻箱的阻值R，测出对应的电流I，根据测量的数据作出该蓄电池的

4、简答题  有一蓄电池，当移动6C电荷时非静电力做功是12J，该蓄电池的电动势是多少？给一小灯泡供电，供电电流是0.25A，供电30min，非静电力做功多少？

5、实验题  I．教师为每位同学准备了铁架台、铁夹、电键、复写纸、纸带、刻度尺、电磁打点计时器、密度不同的重物和导线若干。为了完成 “验证机械能守恒定律”的实验，你还必须领取?1?，正确安装实验装置后，在释放纸带之前，应把重物提高到?2?的地方。某同学选用不同的器材，在实验中分别得到了甲、乙两条打上点的纸带，第一个打点均为，在甲纸带上任选6个连续的打点，它们到的距离分别为19.20cm、23.23cm、27.65cm、32.45cm、37.63cm、43.20cm；同样在乙纸带上任选6个连续的打点，它们到的距离分别为16.00cm、19.36cm、23.05cm、27.04cm、31.37cm、36.10cm。
根据甲纸带的数据可知，的重物由点运动到点重力势能的减少量等于
?3?，动能的增加量等于?4?（当地的重力加速度取）。分析这位同学的两组实验数据，指出哪组不符合实验要求，并说明原因。
II．现有如下所示的实验器材（示意图），要完成伏安法“测定干电池的电动势和内阻”实验

（1）请选用器材并在实物连线图上完成必需的导线连接。
（2）若测得的实验数据如下表，请用作图法求出干电池的电动势和内阻。
