参考答案：①0.519mm--0.521mm；②a. ×1档；b.12Ω (12.0-12.2 )；③AC

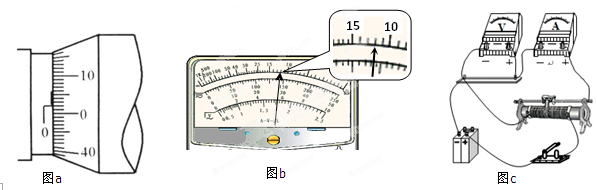

本题解析：① 用螺旋测微器测量金属丝的直径为0.5mm+0.01mm×2.0=0.520mm；②a．由于指针向右偏转角度太大，说明倍率档太高，故应将选择开关换成欧姆挡的×1档位；b．此段电阻丝的电阻为12Ω；③因为电压表的量程为3V，则电路中可能出现的最大电流为：，故电流表选择A；因要求电压调节范围尽量大，故应采用分压电路，滑动变阻器选择阻值较小的C即可。

本题难度：一般

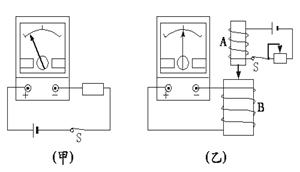

2、实验题  在“研究电磁感应现象”的实验中，如上右图,首先要按图（甲）接线，以查明电流表指针的偏转方向与电流方向的关系；然后再按图（乙）将电流表与B连成一个闭合回路，将A与电池、滑动变阻器和开关串联成另一个闭合电路.
在图（甲）中，当闭合S时，观察到电流表指针向左偏（不通电时指针停在正中央）.在图
（乙）中：

（1）将S闭合后，将螺线管A插入螺线管B的过程中，电流表的指针将?（选填“向左”、“向右”或“不发生”，下同）偏转；
（2）螺线管A放在B中不动，电流表的指针将?偏转；
（3）螺线管A放在B中不动，将滑动变阻器的滑动触片向右滑动时，电流表的指针将_____偏转；
（4）螺线管A放在B中不动，突然切断开关S时，电流表的指针将______偏转.

参考答案：（1）向右（2）不发生；（3）向右；（4）向左

本题解析：从甲图中可以看出，当电流从正极流入的时候，指针向左偏转，故
（1）?将S闭合后，将螺线管A插入螺线管B的过程中，A的下端产生的磁极为S极，所以穿过B的向上的磁通量增大，根据楞次定律，可得电流从负极进入电表，所以指针向右偏转，
（2）?螺线管A放在B中不动，B的磁通量不变化，故不会产生感应电流，电流表指针不发生偏转，
（3）?螺线管A放在B中不动，将滑动变阻器的滑动触片向右滑动时，A中的电流增大，所以产生的磁场增大，故穿过B的向上的磁通量增大，根据楞次定律，可得电流从负极进入电表，所以指针向右偏转，
（4）?螺线管A放在B中不动，突然切断开关S时，B中向上的磁通量减小，根据楞次定律可得电流方向从正极流入电流表，所以向左偏转
点评：在应用楞次定律分析问题时，一定要判断清楚原磁场的变化，

本题难度：一般

3、选择题  如图所示是用电压表和电流表测电阻的一种连接方法．为待测电阻，如果考虑到仪表本身电阻对测量结果的影响，则（?）

A．电压表读数大于两端的实际电压，电流表读数大于通过的实际电流
B．电压表读数大于两端的实际电压，电流表读数等于通过的实际电流
C．电压表读数等于两端的实际电压，电流表读数大于通过的实际电流
D．电压表读数等于两端的实际电压，电流表读数等于通过的实际电流

参考答案：B

本题解析：略

本题难度：简单

4、实验题  在“描绘标有"9V，5W"小灯泡伏安特性曲线”的实验中，要求测量从0V到9.0V的电压下通过小灯泡的电流，实验室提供了下列器材：
A．电流表A1（量程100mA，内阻1Ω）
B．电流表A2（量程0.6A，内阻0.3Ω）
C．电压表V1（量程3.0V，内阻3kΩ）
D．电压表V2（量程15.0V，内阻10kΩ）
E．滑动变阻器R1（最大阻值为50Ω）
F．滑动变阻器R2（最大阻值为500Ω）
G．电源E（电动势15V，内阻忽略）
H．电键、导线若干
（1）为了提高测量准确度和有效性，应选择的器材为（只需填写器材前面的字母即可）电流表 _____________；电压表_____________；滑动变阻器_____________。

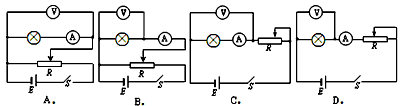

（2）下列给出的测量电路中，最合理的是_____________。

（3）某同学已连接好的部分电路如下，其中两个不当之处是①_____________；②_____________。

（4）某同学用正确的方法分别测得两只灯泡L1和L2的伏安特性曲线如图中Ⅰ和Ⅱ所示。然后又将灯泡L1、L2分别与电池组连成如图所示电路。测得通过L1和L2的电流分别为0.30A和0.60A，则电池组的电动势为_____________V，内阻为_____________Ω（数值取到小数点后一位）。
?

参考答案：（1）B，D，E
（2）B
（3）电键闭合，滑动变阻器滑片位置在中间
（4）9.6-10.4，6.0-8.0

本题解析：

本题难度：困难

5、实验题  （12分）某兴趣小组在做“测定金属丝的电阻率”的实验中，通过粗测电阻丝的电阻约为5 Ω，为了使测量结果尽量准确，从实验室找到以下供选择的器材：
A．电池组E(3V，内阻约1Ω)
B．电流表A1(0～3A，内阻0.0125Ω)
C．电流表A2(0～0.6A，内阻约0.125Ω)
D．电压表V1(0～3V，内阻4kΩ)
E．电压表V2(0～15V，内阻15kΩ)
F．滑动变阻器R1(0～20Ω，允许最大电流1A)
G．滑动变阻器R2(0～2000Ω，允许最大电流0.3A)
H．开关、导线若干
?
(1)实验时电压表选?；电流表选?；滑动变阻器选?(填字母代号)．
(2)若用螺旋测微器测得金属丝的直径d的读数如图所示，则读数为________ mm.
(3)若用L表示金属丝的长度，d表示直径，测得电阻为R，请写出计算金属丝电阻率的表达式ρ＝________.
(4)请设计合理的测量电路，把电路图画在作图框中，在图中标明元件符号．

参考答案：（1）D (1分), C（1分）, F（1分）(2)0.900（3分）,(3)（3分）,(4)电路如下图（3分）

本题解析：(1)由于电源电动势为3 V，则电压表的量程选3V，选D；由可知电路中最大电流约为0.5A，则电流表0.6A的量程，选C；滑动变阻器为了操作和控制方便，最大电阻不能太大，且滑动变阻器R2最大电流只有0.3 A容易超过，故选R1，选F.
（2）螺旋测微器读数为：0.5mm+40.0×0.01mm=0.900mm
（3）由电阻定律可知：，而，解得：.
（4）由于，选电流表外接法，滑动变阻器选用限流式或分压式均可.

本题难度：一般
