参考答案：①bda（2分，说明：没有排序扣1分，漏选、错选不得分）；②B；③9500。

本题解析：①该题是使用半偏法测电流表的内阻，故调节R1的阻值，先使电流表的指针偏转到满刻度，然后再闭合S2，保持R1不变，调节R2的阻值，使电流表的指针偏转到满刻度的一半，故操作顺序为bda；②此时R2的阻值与Rg的阻值相等，故Rg的阻值大小也为500Ω；③电流表G满偏时的两端电压为Ug=200×10－6A×500Ω=0.1V，改装成量程为2.0V的电压表时，串联电阻的电压应该为2.0V－0.1V=1.9V，电流为200μA，故串联电阻的大小为R==9500Ω。

本题难度：困难

3、实验题  (10分)为了测量某电流表的内阻(量程为50mA，内阻约10Ω)，提供的实验器材有：
A直流电压表(0~3V，内阻约6kΩ)?
B定值电阻R1(5.0Ω? 1A)?
C定值电阻R2(50.0Ω? 0.1A)
D滑动变阻器R(0～5Ω? 2A) ?
E直流电源E(3V，内阻很小)
F导线、电键若干
⑴实验中定值电阻R0应选用?(选填“R1”或“R2”)；
⑵在如图虚线框内将实验电路原理图画完整；

⑶某同学在实验中测出7组对应的数据(见下表)：

请在图示坐标中描点作出U-I图线．由图象可知，表中第?次实验数据有错误，此电流表的电阻为?Ω．(计算结果保留两位有效数字)

参考答案：⑴R2；⑵略，见解析；⑶图略，见解析，3，8.4～9.4

本题解析：⑴定值电阻R0在电路中起保护电流表的作用，即使通过电流表的电流不能超过其量程，由于所用电源电动势为3.0V，因此电流表与R0的最小电阻阻值为Ω＝60Ω，所以应选择电阻R2；

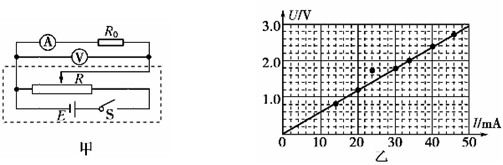

⑵由于所提供的滑线变阻器阻值变化范围为0～5Ω，相对于所选择的的定值电阻R2的阻值50.0Ω来说较小，因此滑线变阻器应采用分压式接法，才能使得流经电流表的电流变化范围较大，虚线框内的实验电路原理图如下图甲所示。

根据题给表格中的数据，采用描点作图法，所画U-I图线如上图乙所示，由上图乙可知，第3组数据对应的点偏离所画U-I图线较远，因此第3次实验数据有错误，所画U-I图线的斜率表示了待测电流表与定值电阻R2的电阻之和，所以待测电流表的电阻为：RA＝Ω－50Ω＝8.7Ω(根据图线斜率算存在误差，因此在8.4～9.4Ω之间均可)

本题难度：一般

4、实验题  （11分）测定某电阻丝的电阻率”实验

（1）实验中，用螺旋测微器测量一种电阻值很大的电阻丝直径，刻度位置如图所示，则电阻丝的直径是____cm。
（2）用多用电表的欧姆挡粗测这种电阻丝的阻值：
已知此电阻丝的阻值约为几十千欧，下面给出了实验操作步骤
a.旋转选择开关S，使其尖端对准交流500V挡，并拔出两表笔
b．将两表笔短接，调节欧姆挡调零旋钮使指针对准刻度盘上欧姆挡的零刻度，而后断开两表笔
c．将两表笔分别连接到被测电阻丝的两端，测出阻值后，断开两表笔
d．旋转选择开关S，使其尖端对准欧姆挡的某一挡位
合理的实验步骤顺序是：_______（填写相应的字母）。旋转选择开关其尖端应对准的欧姆挡位是?；根据该挡位和表中指针所示位置，电阻丝的阻值约为_______Ω。
（3）用电流表和电压表较精确测定此电阻丝的阻值，实验室提供下列可选用的器材:
电压表V(量程3V，内阻约50kΩ)
电流表A1(量程200μA，内阻约200Ω)
电流表A2(量程5mA，内阻约20Ω)
电流表A3(量程0.6A，内阻约1Ω)
滑动变阻器R(最大阻值1kΩ)
电源E(电源电压为4V)
开关S、导线
a．在所提供的电流表中应选用?(填字母代号)；
b．在虚线框中画出测电阻的实验电路；

（4）分别用L、d、RX表示电阻丝的长度、直径和阻值，则电阻率表达式为ρ=?。

参考答案：

（1） 0.0642 (0.0640--0.0644)?（2分）；（2） dbca （1分） ；?1k （1分）；3.20?104?（2分）（3） a．A1（1分）b．如图 （2分）（4）?（2分）

本题解析：游标卡尺读数为0.0643cm。用多用电表测量电阻，先选档，进行d步骤，然后进行欧姆调零，进行b步骤，再把两表笔与电阻相连，测量电阻，进行c步骤，测量完毕，进行a步骤。选择开关选择?1k 档位，测量值为32kΩ，电源电动势为3V，则电流小0.1mA，因此电流表选A1，电流表内阻远小于被测电阻阻值，电流表采用内接法，滑动变阻器阻值远小于被测量电阻阻值，采用分压接法，电路如图所示。由得，。

本题难度：一般

5、实验题  （8分）某同学通过实验测定一个阻值约为5Ω的电阻Rx的阻值。
现有电源（4V，内阻可不计）、滑动变阻器（0~50Ω，额定电流2A），开关和导线若干，以及下列电表：
A．电流表（0~3A，内阻约0.025Ω）
B．电流表（0~0.6A，内阻约0.125Ω）
C．电压表（0~3V，内阻约3kΩ）
D．电压表（0~15V，内阻约15kΩ）
（1）为减小测量误差，在实验中，电流表应选用______，电压表应选用______（选填器材前的字母）；
（2）下图为该实验电路图的一部分，请将其补画完整。

（3）接通开关，改变滑动变阻器阻值，并记录对应的电流表示数I、电压表示数U。某次电表示数如图所示，可得该电阻的测量值Rx==________Ω（保留两位有效数字）。由于电表是非理想仪表，实验中电阻的测量值略________（选填“大于”或“小于”）真实值。

参考答案：（1）B、C （各1分）（2）电路如图所示
（2分）
（3）5.2（2分），小于（2分）

本题解析：（1）选择电压表和电流表要安全准确，因此在安全的前提下，尽可能选量程小的，而电源电压为4V，因此电压表选3V量程的，由于待测电阻约5Ω，因此电流表应选0.6A即可。
（2）由于待测电阻阻值较小，因此电流表采用外接法，电路如图所示。
（3）从电流表上读出电流为0.5A，而电压表上读出电压值为2.6V，因此测量值，由于采用电流表的外接因此测量值比真实值偏小。

本题难度：一般
