1、实验题  （18分）
（1）（8分）（8分）某同学用如图所示的装置测定重力加速度：
①电磁打点计时器的工作电压为?，频率?．
②打出的纸带如图所示，实验时纸带的?端应和重物相连接．（选填“甲”或“乙”）
③实验中在纸带上连续打出点1、2、3、……、9，如图所示，由纸带所示数据可算出实验时的加速度为?m/s2．

④当地的重力加速度数值为9.8m/s2，请列出测量值与当地重力加速度的值有差异的主要原因?
（2）（10分）电动自行车的电瓶用久以后性能会下降，表现之一为电池的电动势变小，内
阻变大。某兴趣小组从旧电动自行车上取下四块电池，分别标为A、B、C、D，
测量它们的电动势和内阻。

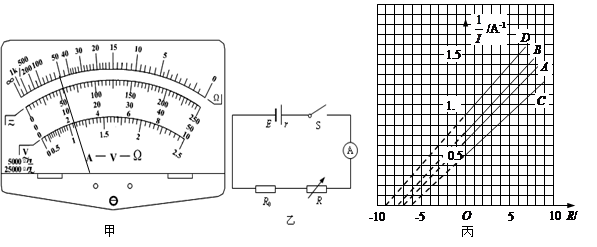

①用多用表直流电压50V挡测量每块电池的电动势。测量电池A时，多用电表的指针如图甲所示，其读数为?。

②用图乙所示电路测量A、B、C、D四块电池的电动势E和内阻r，图中R0为保护电阻，其阻值为5Ω。改变电阻箱的阻值R，测出对应的电流I，根据测量数据分别做出A、B、C、D四块电池的图线，如图丙。由图线C可知电池C的电动势E=?；内阻r= ?。
③电路图中的变阻箱R能否用滑动变动器代替?（选填“能”、“不能”）
④分析图丙可知，电池?较优(选填“A”、“B”、“C”或“D”)。

参考答案：（1）①交流4V-6V,50Hz(每空1分，没说明交流、漏单位或单位错均不得分，用文字单位不扣分，共2分)②乙（1分）③9.4（3分）?④空气阻力，摩擦阻力（每答对一点得1分，共2分）
（2）．每空2分①11.0V；（2分）②12V（2分），1Ω；（2分） ③?不能?（2分）?④C（2分）；

本题解析：
试题分项：（1）①电磁打点计时器的工作电压为交流电4—6v,频率是50Hz；②由于重物做加速运动，纸带上点与点的间距逐渐增大，所以乙端和重物相连；③由公式代入数值计算可得a=9.4m/s2; ④重物和纸带下落过程中要受到空气阻力的作用，纸带和限位孔之间有摩擦阻力的作用。
（2）①因为用多用表直流电压50V挡测量，10到20v之间有10格分度，多用电表指示的刻度为第11个刻度，再加上估读数字，所以电压为11.0V；②根据闭合电路欧姆定律有：，因此有：,由此可知，图象的斜率表示,纵轴截距为：,由图像可知：，，由此解得：E=12V．r=1Ω；③滑动变动器不能测出R阻值大小，不能代替变阻箱；④电动势大的内阻小的电源最优，由图象可知C图象代表的电源电动势最大，内阻最小，因此较优。

本题难度：一般

2、简答题  测一个待测电阻Rx（约200Ω）的阻值，除待测电阻外，实验室提供了如下器材：
电源E：电动势3V，内阻不计；
电流表A1：量程0～10mA、内阻r1约为50Ω；
电流表A2：量程0～500μA、内阻r2=1000Ω
滑动变阻器R1：最大阻值20Ω、额定电流2A；
电阻箱R2：阻值范围0～9999Ω．
（1）由于没有提供电压表，为了测定待测电阻上的电压，应选电流表______与电阻箱R2______?联，将其改装成电压表．

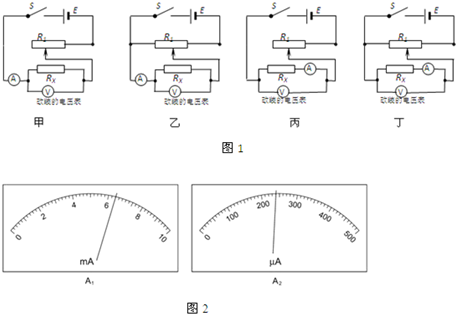

（2）如图1所示，对于下列测量Rx的四种电路图，为了测量准确且方便应选图______．
（3）实验中将电阻箱R2的阻值调到4000Ω，再调节滑动变阻器R1，两表的示数如图2所示，可读出电流表A1的示数是______mA，电流表A2的示数是_______μA，测得待测电阻Rx的阻值是______Ω．

参考答案：（1）电压表可以通过电流表的改装完成，根据改装原理：定值电流表A2应与电阻箱串联．
故答案为：A2，串．
（2）由于滑动变阻器总阻值与待测电阻相比较小，故选用滑动变阻器分压式接法；改装后的电压表电阻大于1000Ω，由Rx＜

本题解析：

本题难度：一般

3、实验题  （9分）
某同学到实验室做“测电源电动势和内阻”的实验时，发现实验台上有以下器材：
待测电源（电动势约为4V，内阻约为2Ω）
一个阻值未知的电阻R0
电压表（内阻很大，有5V、15V两个量程）两块
电流表（内阻约为5Ω，量程500mA）
滑动变阻器A（0～20Ω，3A）
滑动变阻器B（0～200Ω，0.2A）
电键一个，导线若干。
该同学想在完成学生实验“测电源电动势和内阻”的同时测出定值电阻R0的阻值，设计了如图所示的电路。实验时他用U1、U2、I分别表示电表V1、V2、A的读数。在将滑动变阻器的滑片移动到不同位置时，记录了U1、U2、I的一系列值. 其后他在两张坐标纸上各作了一个图线来处理实验数据，并计算了电源电动势、内阻以及定值电阻R0的阻值。

根据题中所给信息解答下列问题：
①在电压表V1接入电路时应选择的量程是_________，滑动变阻器应选择_________（填器材代号“A”或“B”）;
②在坐标纸上作图线时，用来计算电源电动势和内阻的图线的横坐标轴、纵坐标轴分别应该用_________、__________表示；用来计算定值电阻R0的图线的横坐标轴、纵坐标轴分别应该用_________、__________表示。（填“U1、U2、I”或由它们组成的算式）
③若实验中的所有操作和数据处理无错误，实验中测得的定值电阻R0的值________（选填“大于”、“小于”或“等于”）其真实值。

参考答案：①5V?A ?②?U1?I ?U1-U2?I??③大于

本题解析：略

本题难度：简单

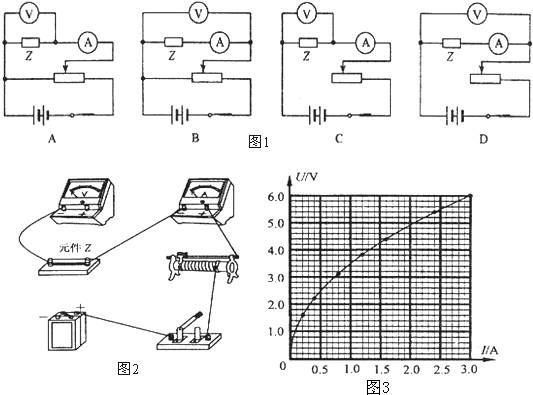

4、简答题  某课题研究小组需要研究某种导电材料的导电规律，他们用该种导电材料制作成元件Z进行实验，测出元件Z中对应的电流、电压的数值．实验记录数据如下表所示：

参考答案：①由于电压从零开始，且有较大的调节范围，故滑动变阻器采用分压式接法，故CD均错误；
由于材料电阻较小，故采用安培表外接法，故B错误，A正确；
故选A；
②如图（1）所示；

③U-I图线中某点与坐标原点的连线的斜率表示电阻，故随着电压的增加，电阻减小；
④若将元件Z接在电动势E=6V，内电阻r=1.5Ω的电源上，
根据闭合电路欧姆定律得
E=U+Ir，即6=U+1.5I，
在伏安特性曲线上作出电源U-I图象，

这两条曲线的交点为U=4.0V、I=1.30A，同时满足了电路结构和元件的要求，
元件的实际功率P=UI=4×1.3=5.2W
故答案为：①A②如图③减小④5.2W

本题解析：

本题难度：一般

5、实验题  为了测量量程为3V的电压表V1的内阻RV（内阻约3000Ω），实验室可以提供的器材有：
电流表A1，量程为3A，内阻约1Ω；
电压表V2，量程为5V，内阻约5000Ω；
变阻箱R1阻值范围为0—9999.9Ω；
变阻箱R2阻值范围为0—99.9Ω；
滑动变阻器R3，最大阻值约为20Ω；
电源E，电动势6V，内阻约0.5Ω；
单刀单掷开关K，导线若干。
小题1:请从上述器材中选择必要的器材，设计一个测量电压表V的内阻的实验电路，画出电路原理图（图中的元件要用题中相应的英文字母标注），要求测量尽量准确。
小题2:写出电压表V1的内阻RV的表达式为RV =?。

参考答案：
小题1:

小题2:

本题解析：流过电压表的电流最大为,所以电流表不能用，用电压表V2，又因为电源电压为6伏，所以要用一个电阻与待测电压表串联来求电流；要求测量尽量准确，所以用图象法处理数据，那么数据的范围要尽量大，所以要用分压式电路，选有小电阻，大电流的滑动变阻器R3，
RV

本题难度：简单
