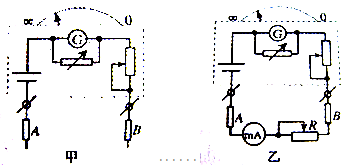

1、实验题  (10分) 如图甲为欧姆表电路的原理图，某兴趣小组认为欧姆表内部（图中虚线框内）可等效为一电源，设计如图乙的电路来测量欧姆表某挡位的电动势与内阻。具体操作如下：

R/kΩ	0.5	1.0	1.5	2.0	2.5	3.0
I/mA	1.48	1.20	1.03	0.86	0.74	0.67
	0.68	0.83	0.97	1.16	1.35	1.49

2、实验题  在描绘一只小电珠（2.5V，0.5A）的伏安特性曲线实验中，所供选择的器材除了导线和开关外，还有以下一些器材可供选择：
A．电源E（电动势为3.0V，内阻不计）
B．电压表V1（量程为0 ～3.0V，内阻约为2kΩ）
C．电压表Ｖ2（量程为0 ～15.0V，内阻约为6KΩ）
D．电流表A1（量程为0～0.6A，内阻约为1Ω
E．电流表A2（量程为0～100mA，内阻约为2Ω）
F．滑动变阻器R1（最大阻值10Ω）
G．滑动变阻器R2（最大阻值2kΩ）
小题1:为了减小实验误差,实验中电压表应选择____________，电流表应选择____________，滑动变阻器应选择_____________。（填器材的符号）
小题2:为提高此实验精度，请你设计一实验电路并画在左侧方框中，在右侧图中连接实物图。
?

3、简答题  （1）在探究小灯泡的伏安特性实验中，提供如图所示的实验用器材，灯泡的额定电压为2.5V，要求灯泡两端电压从0开始变化．

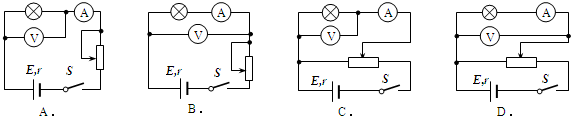

①在下图所提供的实验电路中选择一种进行实验

②根据①中电路的选择，在图中进行实验连线

③开关S闭合之前，图乙中滑动变阻器的滑片应该置于______（选填“A端”、“B端”或“AB正中间”）

4、实验题  在“测定金属的电阻率”的实验中，采用了如图所示电路来测量金属丝的电阻R。

（1）考虑电压表、电流表内阻的影响，用此接法测出的R的阻值_______真实值（填“大于”、“小于”或“等于”），
（2）若测得金属丝的长度为L，直径为D，电阻为R，则金属丝电阻率ρ的表达式：ρ=______________.（用上述测量的字母表示）
（3）某次测量中螺旋测微器的读数如图，则该金属丝的直径为_________mm。

（4）某同学做实验时缺少电压表，于是他用一个满偏电流为300μA、内阻为500Ω的小量程电流表和一个阻值为5500Ω的定值电阻串联，改装成了一个量程为_________V的电压表。

5、实验题  如图是一个多量程多用电表的简化电路图，测量电流、电压和电阻各有两个量程。当转换开关S旋到位置3时，可用来测量?；当S旋到位置?时，可用来测量电流，其中S旋到位置??时量程较大。
