1、实验题 有以下的可供选用的器材及导线若干条,要求尽可能精确地测量出待测电流表的满偏电流.
A.待测电流表A0:满偏电流约为700~800μA、内阻约100Ω,已知表盘刻度均匀、总格数为N.
B.电流表A:量程0.6A、内阻0.1Ω.
C.电压表V:量程3V、内阻3kΩ.
D.滑动变阻器R:最大阻值200Ω.
E.电源E:电动势约3V、内阻约1.5Ω.
F.开关S一个.
(1) 根据你的测量需要,“B.电流表A”、“C.电压表V”中应选择 ____________.(只需填写序号即可)
(2) 在虚线框内画出你设计的实验电路图.
(3) 测量过程中,测出多组数据,其中一组数据中待测电流表A的指针偏转了n格,可算出满偏电流IAmax = _______________,式中除N、n外,其他字母符号代表的物理量是________________________.
2、实验题 在探究电磁感应现象的实验中,电流表刻度盘上的零刻度线在正中间,当电池的正极接电流表的右接线柱、电池的负极与电流表的左接线柱相碰时,指针向右偏转.如图5所示电路,原线圈A放在副线圈B中,在合上电键S的瞬间,电流表指针应向____偏转;将原线圈A从副线圈B中拔出时,电流表指针应向____偏转.
3、实验题 为了测定电流表A1的内阻,某同学采用如图所示的实验电路.其中:
A1是待测电流表,量程为0~300μA,内阻约为100Ω;
A2是标准电流表,量程是0~200μA;
R1是电阻箱,阻值范围是0~999.9Ω;
R2是滑动变阻器;
R3是保护电阻;
E是电池组,电动势为4V,内阻不计;
S1是单刀单掷开关,S2是单刀双掷开关.
(1)①实验中滑动变阻器采用???接法(填“分压”或“限流”);
②根据上图所示电路的实物图,请在答题卷的方框中画出实验电路图.
(2)请将该同学的操作补充完整:
①连接好电路,将滑动变阻器R2的滑片移到最???(填“左端”或“右端”);将开关S2扳到接点a处,接通开关S1;调整滑动变阻器R2,使电流表A2的读数是150μA;
②将开关S2扳到接点b处,???,使电流表A2的读数仍是150μA.
③若此时电阻箱各旋钮的位置如右图所示,则待测电流表A1的内阻Rg=???Ω.
(3)上述实验中,无论怎样调整滑动变阻器R2的滑动位置,都要保证两只电来源:91考试 网流表的安全.在下面提供的四个电阻中,保护电阻R3应用???.(填写阻值前相应的字母)
A.200kΩ?B.20kΩ?C.15kΩ?D.150kΩ

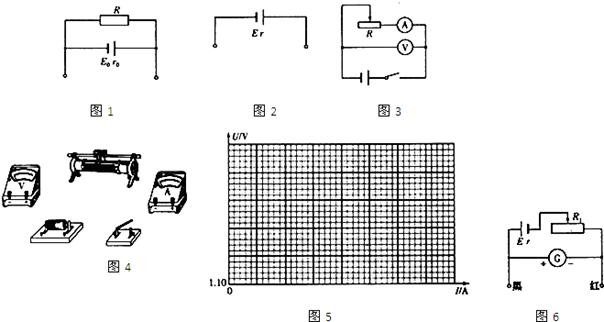

4、实验题 下面的实验你可能用到这样一个原理:图1电路可等效为图2的电源,若图1中电源的电动势为E0,内阻为r0,电阻为R;图2中等效电源的电动势为E,内阻为r.可以证明.请完成下列实验
(1)某同学在“测定电源的电动势和内阻”实验时,
①他们采用图3的实验电路进行测量,图4给出了实验所需要的各种仪器,请你按电路图把实物连成实验电路.
②这位同学测量时记录了5组数据,并将数据填入了表格中.请你根据这些数据在坐标系图5画出图线根据图线求出电池的电动势E= _________ V,内阻r= _________ Ω(结果保留到小数点后两位)
次数
| 1
| 2
| 3
| 4
| 5
|
I
| 0.15
| 0.25
| 0.36
| 0.45
| 0.56
|
U
| 1.40
| 1.35
| 1,30
| 1,25
| 1.20
|
③这位同学对以上实验的系统误差进行了分析.其中正确的是 _________ .
A.主要是由电压表的分流引起的
B.主要是由电流表的分压引起的
C.电动势测量值小于真实值
D.内阻测量值大于真实值
(2)另一个同学用一支电流计,滑动电阻器(满偏电流为Ig,内阻为r),滑动变阻器,干电池(电动势为E,内阻为r)设计了如图6的电路,该电路被称为顺向刻度欧姆电流表,即指针不偏时,被测电阻为零,指针偏满时,被测电阻为∞,该电表已调整好,令此时.若电流计满刻度的格数为N,当红黑表笔间接被测电阻Rx时,指针偏转格数为,则Rx= _________ (用R0表示)
5、简答题 欲用伏安法测定一段阻值约为5Ω左右的金属导线的电阻,要求测量结果尽量准确,现备有以下器材:
A.电池组(3V,内阻1Ω)?B.电流表(0~3A,内阻0.0125Ω)
C.电流表(0~0.6A,内阻0.125Ω)?D.电压表(0~3V,内阻3kΩ)
E.电压表(0~15V,内阻15kΩ)?F.滑动变阻器(0~20Ω,额定电流1A)
G.滑动变阻器(0~2?000Ω,额定电流0.6A)?H.开关、导线
(1)上述器材中应选用的是______;(填写各器材的字母代号)
(2)实验电路应采用电流表______接法;(填“内”或“外”)
(3)设实验中,电流表、电压表的某组示数如下左图所示,图示中I=______A,U=______V.
(4)为使通过待测金属导线的电流能在0~0.5A范围内改变,按要求在下右图中画出测量待测金属导线的电阻Rx的原理电路图.
(5)某学生用螺旋测微器在测定某一金属丝的直径时,测得的结果如图所示,则该金属丝的直径d=______mm.另一位学生用游标尺上标有20等分刻度的游标卡尺测一工件的长度,测得的结果如下右图所示,则该工件的长度L=______mm.
