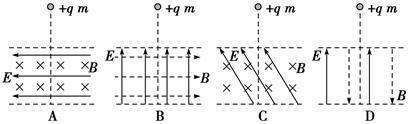

1、选择题  (2012·南京外国语学校高二检测)如下图所示，虚线间空间存在由匀强电场E和匀强磁场B组成的正交或平行的电场和磁场，有一个带正电小球(电量为＋q，质量为m)从正交或平行的电磁混合场上方的某一高度自由落下，带电小球通过下列电磁混合场时，可能沿直线运动的是(  )

2、计算题  如图所示，在半径为R的绝缘圆筒内有匀强磁场，方向垂直于纸面向里，圆筒正下方有小孔C与平行金属板M、N相通。两板间距离为d，两板与电动势为E的电源连接。一电荷量为-q、质量为m的带电粒子（重力忽略不计），开始时静止于C点正下方紧靠N板的A点，经电场加速后从C点进入磁场，并以最短的时间从C 点射出。已知带电粒子与筒壁的碰撞无电荷量的损失，且碰撞后以原速率返回，求：
(1)筒内磁场的磁感应强度大小；
(2)带电粒子从A点出发至第一次回到A点所经历的时间。

3、选择题  (2011年泉州高三统考)如图8－3－18所示，匀强电场和匀强磁场相互垂直，现有一束带电粒子(不计重力)，以速度v0沿图示方向恰能直线穿过，则以下分析不正确的是(　　)

图8－3－18
A．如果让平行板电容器左极为正极，则带电粒子必须向上以v0进入该区域才能直线穿过
B．如果带电粒子以小于v0的速度沿v0方向射入该区域，其电势能越来越小
C．如果带负电粒子速度小于v0，仍沿v0方向射入该区域，其电势能越来越大
D．无论带正电还是带负电的粒子，若从下向上以速度v0进入该区域时，其动能都一定增加

4、填空题  如图所示，在正交的匀强电场和匀强磁场区域内（磁场垂直纸面向里，电场未画出），有一离子（不计重力）从匀强磁场左边飞入，恰能沿直线从右侧水平飞出。已知电场强度为E，磁感应强度为B.则电场的方向为?。离子的速度为? .

5、计算题  (20分)静止于A处的离子，经加速电场加速后沿图中圆弧虚线通过静电分析器，并从P点垂直CF进入矩形区域的有界匀强磁场。静电分析器通道内有均匀辐射分布的电场，已知圆弧虚线的半径为R，其所在处场强为E、方向如图所示：离子质量为m、电荷量为q；=a、=1.5a，磁场方向垂直纸面向里；离子重力不计。
(1)求加速电场的电压U；
(2)若离子能最终打在QF上，求磁感应强度B的取值范围。
