1、简答题  “2.5V，0.2A”的小灯泡在正常工作时灯丝的电阻是______Ω，电流表的电阻一般为零点几欧姆，电压表的电阻一般为几十千欧，如图所示的甲、乙电路，在本实验中最好采用______电路进行测量．

参考答案：由欧姆定得R=UI=12.5Ω，故小灯泡在正常工作时灯丝的电阻是12.5Ω．可由比值法判断：R?VR?x＞R?xR?A，应选电流表外接法，故在本实验中最好采用甲电路进行测量．
故答案为12.5，甲

本题解析：

本题难度：一般

2、实验题  （6分）如图为一正在测量中的多用电表表盘，用档测量某热敏电阻，则读数为?，若给这一正在测量中的热敏电阻加热，表盘指针将?偏转（填“向左”“向右”）。

参考答案：120（3分） ， 向右（3分）

本题解析：
试题分析:欧姆档在最上面的一排数据读取，读数为12×10Ω=120；热敏电阻在加热后温度升高，电阻减小，由欧姆定律知电路的电流增大了，指针向右偏，显示电阻减小。

本题难度：一般

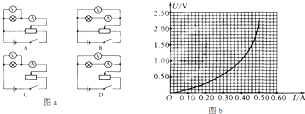

3、简答题  （1）小灯泡的电阻会随温度的升高而变大．某同学为研究这一现象，用实验得到它的伏安特性曲线如图（a）所示（I和U分别表示电阻的电流和电压）．要求小灯泡两端电压从零逐渐增大到额定电压以上．

①、可用的器材有：电压表、电流表、滑线变阻器（变化范围：0-10Ω）、电源、电阻、电键、导线若干．）他们应选用如图（a）中所示的______电路进行实验；
②、根据实验测得数据描绘出如下图所示U-I图象，由图分析可知，小灯泡电阻R随温度T变化的关系是T越高R越______（填“大”或“小）．
（2）实验中使用的小灯泡标有1.5V字样，请你根据实验结果求出小灯泡在1.5V电压下的实际功率是______W．

参考答案：（1）①描绘小灯泡伏安特性曲线，滑动变阻器应采用分压接法，电流表采用外接法，故选图A所示实验电路．
②由灯泡的U-I图象可知，随灯泡电压增大通过灯泡的电流也增大，灯泡实际功率P=UI变大，灯泡温度变高，由图象可知，灯泡电阻变大．
（2）由U-I图象可知，电压1.5V对应的电流是0.46A，灯泡在1.5V下的实际功率P=UI=1.5V×0.46A=0.69W．
故答案为：（1）①A；②大；（2）0.69．

本题解析：

本题难度：一般

4、实验题
小题1:将量程为100μA内阻为500Ω的灵敏电流表改装为量程为1mA的毫安表．
需要给它_____联一只R=_____Ω的电阻．
小题2:将满偏电流Ig＝300 μA、内阻为100Ω的电流表改装成量程为3 V的电压表，需要给它_____联一只R=_____Ω的电阻．

参考答案：
小题1:_并___联一只R=__500／9___Ω
小题2:__串___联一只R=_9900____Ω

本题解析：分析：改装为电流表需并联一个电阻，改装电流表原理：IgRg=（I-Ig）R，其中I为量程，R为并联的电阻值．
电流表改装电压表需串联一个电阻，改装原理：U=Ig（Rg+R），U为改装后电压表量程，R为串联电阻．
解答：解：（1）由IgRg=（I-Ig）R得R= IgRg/(I-Ig)
带入数据得：R=500/9Ω
（2）由U=Ig（Rg+R），带入数据得3V=3×10-3A（100Ω+R），解得R=9900Ω
故答案为（1）并，500/9Ω?（2）串，9900Ω
点评：改装成电压表要串联一电阻起到分压的作用，改装成电流表要并联一电阻起分流作用．

本题难度：一般

5、实验题  如图所示的电路是伏安法测电阻的一种改进电路，请按要求作答．
?
(1)将下面的实验步骤补充完整：
①将开关S与S′都闭合，仔细调整两个滑动变阻器R与R′的滑片，使得电压表V的读数U等于电压表V′的读数U′的一半；
②保持开关S闭合，　　　，并且在以后的操作过程中滑动变阻器?（填“R”或“R′’）的滑片不允许再作调整，观察、记录此时电压表V的读数U以及电流表A的读数I；
③重复步骤①②，测量并记录多组U、I数据．
(2)被测电阻RX测量值的表达式为RX=?.
(3)这种方法得到的测量值RX与真实值R真之间的关系，从理论上说应该是Rx?R真（填“>”、“=”或“<”）．

参考答案：(1)断开开关S′，R? (2) U/I? (3)? =

本题解析：(1)滑动变阻器R和RX串联，电压表V的读数U等于电压表V′的读数U′的一半，表明两电阻阻值相等，②保持开关S闭合，断开开关S′，并且在以后的操作过程中滑动变阻器R的滑片不允许再作调整
(2)被测电阻RX测量值的表达式为RX= U/I
(3) 这种方法得到的测量值RX与真实值R真之间的关系相等

本题难度：一般
